Absattelstützen

Startseite | Produkte | Nutzfahrzeugtechnik | Absattelstützen

Lasthebende Absattelstützen für den Anbau an alle Fahrzeuge

haacon Absattelstützen für Trailer zeichnen sich durch die durchgehende Rückenplatte, hohe Steifigkeit und geringes Gewicht aus.

Vertrieb Händlersuche
Absattelstützen

Heckabstützung

Heckabstützung, schnellprüffähigSpeziell für Silo-Fahrzeugen
Produktdetails

Zusätzliche Informationen

Betriebsanleitung
Download
Absattelstützen

Heckabstützung

Speziell für die Heckabstützung von Silofahrzeugen konzipierte Spindelstütze

  • Sie bietet durch ihr abnehmbares
    Stützrohr die Möglichkeit der schnellen Sicherheitsüberprüfung (max. 10 Min.) im Rahmen der Fahrzeuginspektion
  • Mit Abdichtungspaket gegen Eindringen von Strahlwasser
  • Schaft und Innenrohr verstärkt
  • Schaft, Stütze, Deckel, Kugelfuß KTL-grundiert
  • Oberfläche Pulverlackbeschichtung
  • Spindel geschützt mit Fettrohr
  • Ausgezeichnetes Leistungsgewicht
  • Leicht schaltbares, robustes Getriebe zur komfortablen Bedienung
  • Lange, durchgehend geschweißte Anschraubplatte, enorm knickfest



Technische Daten
TypS/V KmG 750
Zul. Last / Druck:
Dynamisch
Statische Prüflast
12 t
25 t
Hub / Kurbelumdrehung:
Lastgang
Schnellgang
1 mm
20 mm
Kurbelkraft 170 N
Gewicht / Stückca. 45 kg
Bestellnummer: 211631 (Standardausführung)
Bestellnummer: 126668 für Lehrensatz bestehend aus Mutternlehre, Spindellehre und Kalibrierstück

Die einschlägigen Unfallverhütungsvorschriften der Berufsgenossenschaft für Fahrzeughaltung und des Maschinenschutzgesetzes sind zu beachten. Schutzvermerk nach DIN 34 beachten.

ANGEBOT ANFORDERN ➜

Datenblatt

Zusätzliche Informationen

Betriebsanleitung
Download
Absattelstützen

Absattelstütze S/H-30

Absattelstütze, stat. Last 68 t, dyn. Last 30 t (verstärkte Spindel
Produktdetails
Absattelstützen

Absattelstütze S/H-30

Spindel-Stützeinrichtung für extrem hohe Belastung

  • Pulverlackbeschichtung
  • Ausgleichsfuß (A) – mit 125 mm Schubausgleich
  • Bestes Verhältnis von Bauhöhe zu Hub
  • Enorme Knickfestigkeit dank langer und durchgehend geschweißter Anschraubplatte
  • Platzsparend und universell integrierbar durch senkrecht stehendes, symmetrisches Getriebe
  • S/H30 mit verstärkter Spindel

ANGEBOT ANFORDERN ➜

Datenblatt
Absattelstützen

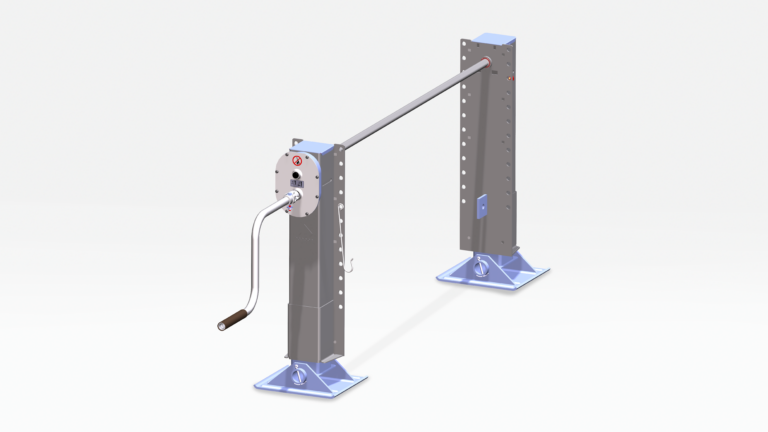

Absattelstütze S/H-24

Absattelstütze, stat. Last 60 t, dyn. Last 24 t, Ausgleichsfuß oder Flachfuß, durchgehende Rückenplatte, für extreme Beanspruchung
Produktdetails
Absattelstützen

Absattelstütze S/H-24

Spindel-Stützeinrichtung für extrem hohe Belastung

  • Pulverlackbeschichtung
  • Ausgleichsfuß (A) – mit 125 mm Schubausgleich
  • Bestes Verhältnis von Bauhöhe zu Hub
  • Enorme Knickfestigkeit dank langer und durchgehend geschweißter Anschraubplatte
  • Platzsparend und universell integrierbar durch senkrecht stehendes, symmetrisches Getriebe

ANGEBOT ANFORDERN ➜

Datenblatt
Absattelstützen

Absattelstütze S 2000 Mega Plus

Absattelstütze, kurze Bauform, stat. Last 50 t, dyn. Last 24 t
Produktdetails
Absattelstützen

Absattelstütze S 2000 Mega Plus

Bis zu 22 % mehr Hub bei optimierter Einbauhöhe

  • Ausgezeichnetes Leistungsgewicht
  • Pulverlackbeschichtung
  • Leicht schaltbares, robustes Getriebe zur komfortablen Bedienung
  • Verstärkter Ausgleichsfuß, die optimale Lösung für luftgefederte Fahrzeuge mit 130 mm Schubausgleich
  • Modulares System
  • auch zum Nachrüsten
  • Lange durchgehend geschweißte Anschraubplatte
  • enorm knickfest und bestens geeignet zur Aufnahme von Zubehör
  • geeignet für Mega-Trailer

ANGEBOT ANFORDERN ➜

Datenblatt
Absattelstützen

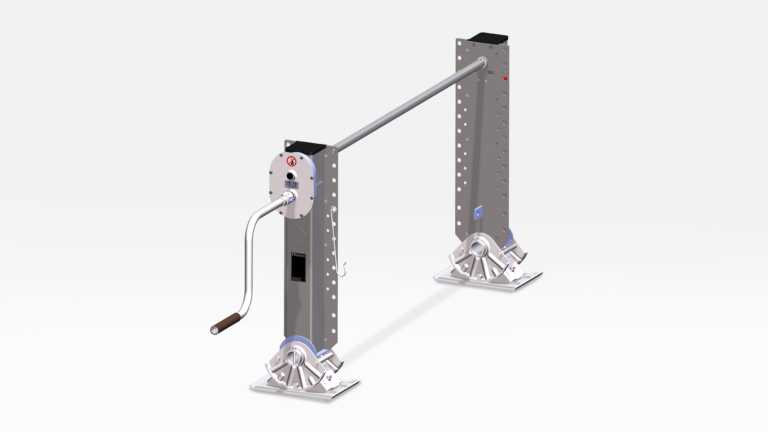

Absattelstütze S 2000 Plus

Absattelstütze, stat. Last 50 t, dyn. Last 24 t, fünf verschiedene Fußformen, durchgehende Rückenplatte, passend zu allen Fahrzeugen
Produktdetails
Absattelstützen

Absattelstütze S 2000 Plus

Bis zu 15 % mehr Hub bei optimierter Einbauhöhe

  • Ausgezeichnetes Leistungsgewicht
  • Pulverlackbeschichtung
  • Leicht schaltbares, robustes Getriebe zur komfortablen Bedienung
  • Verstärkter Ausgleichsfuß
  • optimale Lösung für luftgefederte Fahrzeuge mit 130 mm Schubausgleich
  • Baukastensystem für alle Bauhöhen und 5 Fußformen
  • Lange durchgehend geschweißte Anschraubplatte
  • enorm knickfest und bestens geeignet zur Aufnahme von Zubehör

Optional:

  • Halter für Hemmschuh n. DIN 76051 NG53 Form E bzw. G
  • Aussenrahmenbedienung für S 2000 plus, anschraubbar
  • Aussenrahmenbedienung für Typreihe 1020 / 2030, anschraubbar
  • Aussenrahmenbedienung, mit Anschweißlager
  • Anschraubplatte, flach
  • Anschraubplatte, mit Stegen
  • Anschraubplatte, mit Stegen für Schrägmontage (~ 30°)
  • Adapterset zum Befestigen von Absattelstützen an Alu-Chassis

ANGEBOT ANFORDERN ➜

Datenblatt
Absattelstützen

Absattelstütze L/K3

Absattelstütze für leichte, mautfreie Sattelanhänger, stat. Last 6 t, dyn. Last 3 t
Produktdetails
Absattelstützen

Absattelstütze L/K3

Sattelaufliegerstützen für leichte Sattelzugmaschinen mit Auflieger bis zul. Gesamtgewicht 11,99 t

  • Ausgezeichnetes Leistungsgewicht, 50 % leichter gegenüber Standardstützeinrichtung
  • Pulverlackbeschichtung
  • Komfortable Bedienung durch radiusverstellbare Kurbel
  • Allseitig neigbarer Kugelfuß, gleicht Bodenunebenheiten aus
  • Leicht anpassbar an jeden Rahmentyp
  • Kurbelwellenverlängerung erhältlich
Technische Daten
Zulässige Last / Satz (Druck):
- dynamisch
- statisch

3 t
6 t
Hub / Kurbelumdrehung2,2 mm
Max. Kurbelkraft260 N
Gewicht / Satz ca.38 kg
Bestellnummer200213 Aussenrahmenbedienung mit Anschweißlager
Bestellnummer210798 Lieferumfang: 2 Spindelwinden, 1 Handkurbel, 1 Verbindungswelle, 1 Kurbelhalter

ANGEBOT ANFORDERN ➜

Datenblatt
Absattelstützen

haacon AX

Absattelstütze haacon AX aus Aluminium
Produktdetails
Absattelstützen

haacon AX

Für den Anbau an Fahrzeuge mit Luftfederung

  • Zum Auf- und Absatteln wird die pneumatische Hubfunktion von Trailer und Zugmaschine genutzt
  • Statische Last pro Paar 20 t, Bauhöhen 795 mm und 995 mm
  • Bedeutender Gewichtsvorteil
  • geeignet für Stahl- und Aluminiumchassis
  • Federbelasteter, unverlierbarer Absteckbolzen
  • austauschbar mit herkömmlichen Standard Spindelstützen
  • Pendelfuß aus Aluminium
  • einfache Handhabung
Technische Daten
VarianteA795A995
Zulässige Last / Paar statisch20 t20 t
Fallhub500 mm (10x50mm)450 mm (9x50mm)
Gewicht / Paar39 kg42 kg
BestellnummerA795 (Paar)
A795-1 (Einzel)		A995 (Paar)
A995-1 (Einzel)

ANGEBOT ANFORDERN ➜

Datenblatt
