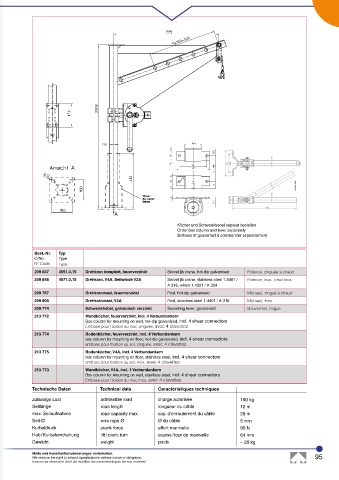

Köcher und Schwenkhebel separat bestellen
Order box column and lever separately
Embase et gouvernail à commander sépararément

Best.-Nr. Typ
O/No. Type
N° Code Type
209 847 4551.0,15 Drehkran komplett, feuerverzinkt Swivel jib crane, hot-dip galvanised Potence, zinguée à chaud
209 848 4571.0,15 Drehkran, V4A, Seilwinde V2A Swivel jib crane, stainless steel 1.4401 / Potence, inox, Treuil Inox
A 316, winch 1.4301 / A 304
209 767 Drehkranmast, feuerverzinkt Post, hot-dip galvanised Mât seul, zingué à chaud
209 805 Drehkranmast, V4A Post, stainless steel 1.4401 / A 316 Mât seul, Inox
209 774 Schwenkhebel, galvanisch verzinkt Swivelling lever, galvanised Gouvernail, zingué
213 772 Wandköcher, feuerverzinkt, incl. 4 Verbundankern
Box column for mounting on wall, hot-dip galvanised, incl. 4 shear connectors
Embase pour fixation au mur, zinguée, avec 4 clavettes
213 774 Bodenköcher, feuerverzinkt, incl. 4 Verbundankern
box column for mounting on floor, hot-dip galvanised, incl. 4 shear connectors
embase pour fixation au sol, zinguée, avec 4 clavettes
213 775 Bodenköcher, V4A, incl. 4 Verbundankern
box column for mounting on floor, stainless steel, incl. 4 shear connectors
embase pour fixation au sol, Inox, avec 4 clavettes
213 773 Wandköcher, V4A, incl. 4 Verbundankern
Box column for mounting on wall, stainless steel, incl. 4 shear connectors
Embase pour fixation au mur, Inox, avec 4 clavettes
Technische Daten Technical data Caractéristiques techniques
zulässige Last admissible load charge autorisée 150 kg
Seillänge rope length longueur du câble 12 m
max. Seilaufnahme rope capacity max. cap. d’enroulement du câble 29 m
Seil-Ø wire rope Ø Ø du câble 5 mm
Kurbeldruck crank force effort manivelle 90 N
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 64 mm
Gewicht weight poids ~ 29 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 95
haacon se réserve le droit de modifier les caractéristiques de son matériel.
