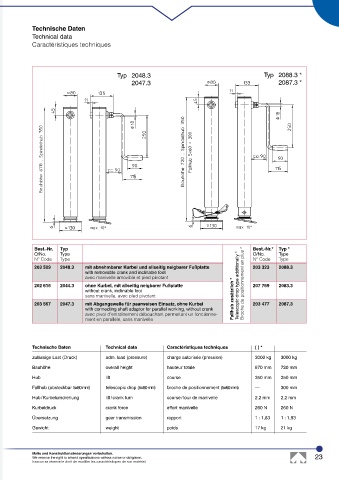

Technische Daten
Technical data
Caractéristiques techniques

Typ 2048.3 Typ 2088.3 *
2047.3 2087.3 *

Best.-Nr. Typ Best.-Nr.* Typ *
O/No. Type O/No. Type
N° Code Type N° Code Type
203 509 2048.3 mit abnehmbarer Kurbel und allseitig neigbarer Fußplatte 203 323 2088.3
with removable crank and inclinable foot
avec manivelle amovible et pied pivotant
202 616 2044.3 ohne Kurbel, mit allseitig neigbarer Fußplatte Telescopic drop type additionally * Broche de positionnement en plus * 207 769 2083.3
without crank, inclinable foot
sans manivelle, avec pied pivotant Fallhub zusätzlich *
203 567 2047.3 mit Abgangswelle für paarweisen Einsatz, ohne Kurbel 203 477 2087.3
with connecting shaft adaptor for parallel working, without crank
avec pivot d’entraînement débouchant permettant un fonctionne-
ment en parallèle, sans manivelle

Technische Daten Technical data Caractéristiques techniques ( ) *
zulässige Last (Druck) adm. load (pressure) charge autorisée (pression) 3000 kg 3000 kg
Bauhöhe overall height hauteur totale 670 mm 720 mm
Hub lift course 350 mm 350 mm
Fallhub (absteckbar 5x60 mm) telescopic drop (5x60 mm) broche de positionnement (5x60 mm) — 300 mm
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 2,2 mm 2,2 mm

Kurbeldruck crank force effort manivelle 260 N 260 N
Übersetzung gear transmission rapport 1 : 1,83 1 : 1,83
Gewicht weight poids 17 kg 21 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 23
haacon se réserve le droit de modifier les caractéristiques de son matériel.
