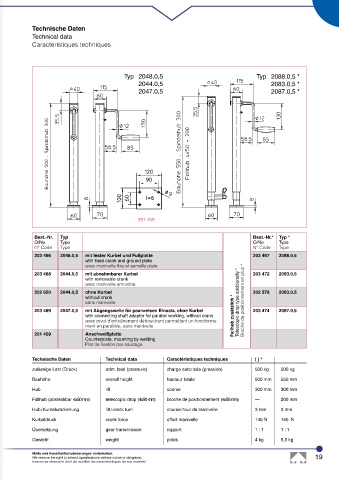

Technische Daten
Technical data
Caractéristiques techniques

Typ 2048.0,5 Typ 2088.0,5 *
2044.0,5 2083.0,5 *
2047.0,5 2087.0,5 *

201 459

Best.-Nr. Typ Best.-Nr.* Typ *
O/No. Type O/No. Type
N° Code Type N° Code Type
203 466 2048.0,5 mit fester Kurbel und Fußplatte 203 467 2088.0,5
with fixed crank and ground plate
avec manivelle fixe et semelle plate
203 468 2044.0,5 mit abnehmbarer Kurbel 203 472 2083.0,5
with removable crank
avec manivelle amovible
202 620 2044.0,5 ohne Kurbel 202 578 2083.0,5
without crank
sans manivelle Telescopic drop type additionally * Broche de positionnement en plus *
203 469 2047.0,5 mit Abgangswelle für paarweisen Einsatz, ohne Kurbel 203 474 2087.0,5
with connecting shaft adaptor for parallel working, without crank Fallhub zusätzlich *
avec pivot d’entraînement débouchant permettant un fonctionne-
ment en parallèle, sans manivelle
201 459 Anschweißplatte
Counterplate, mounting by welding
Plat de fixation par soudage

Technische Daten Technical data Caractéristiques techniques ( ) *
zulässige Last (Druck) adm. load (pressure) charge autorisée (pression) 500 kg 500 kg
Bauhöhe overall height hauteur totale 500 mm 550 mm

Hub lift course 300 mm 300 mm
Fallhub (absteckbar 4x50 mm) telescopic drop (4x50 mm) broche de positionnement (4x50 mm) — 200 mm
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 3 mm 3 mm
Kurbeldruck crank force effort manivelle 140 N 140 N

Übersetzung gear transmission rapport 1 : 1 1 : 1
Gewicht weight poids 4 kg 5,5 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 19
haacon se réserve le droit de modifier les caractéristiques de son matériel.
