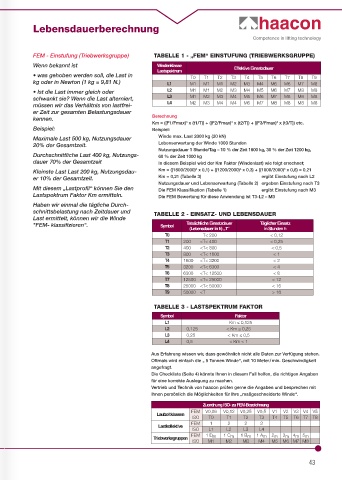

Lebensdauerberechnung

Competence in lifting technology

FEM - Einstufung (Triebwerksgruppe) TABELLE 1 - „FEM“ EINSTUFUNG (TRIEBWERKSGRUPPE)
Wenn bekannt ist Windenklasse Effektive Einsatzdauer
Lastspektrum
• was gehoben werden soll, die Last in T0 T1 T2 T3 T4 T5 T6 T7 T8 T9
kg oder in Newton (1 kg = 9,81 N.) L1 M1 M1 M1 M2 M3 M4 M5 M6 M7 M8
• Ist die Last immer gleich oder L2 M1 M1 M2 M3 M4 M5 M6 M7 M8 M8
schwankt sie? Wenn die Last alterniert, L3 M1 M2 M3 M4 M5 M6 M7 M8 M8 M8
müssen wir das Verhältnis von lastfrei- L4 M2 M3 M4 M4 M6 M7 M8 M8 M8 M8
er Zeit zur gesamten Belastungsdauer
kennen. Berechnung
3
Km = ((F1/Fmax) x (t1/T)) + ((F2/Fmax) x (t2/T)) + ((F3/Fmax) x (t3/T)) etc.
3
3
Beispiel: Beispiel:
Maximale Last 500 kg, Nutzungsdauer Winde max. Last 2000 kg (20 kN)
20% der Gesamtzeit. Lebenserwartung der Winde 1000 Stunden
Nutzungsdauer 1 Stunde/Tag – 10 % der Zeit 1800 kg, 30 % der Zeit 1200 kg,
Durchschnittliche Last 400 kg, Nutzungs- 60 % der Zeit 1000 kg
dauer 70% der Gesamtzeit In diesem Beispiel wird der Km Faktor (Windenlast) wie folgt errechnet;
3
3
3
Kleinste Last Last 200 kg, Nutzungsdau- Km = ((1800/2000) x 0,1) + ((1200/2000) x 0,3) + ((1000/2000) x 0,6) = 0,21
er 10% der Gesamtzeit. Km = 0,21 (Tabelle 3) ergibt Einstufung nach L2
Nutzungsdauer und Lebenserwartung (Tabelle 2) ergeben Einstufung nach T3
Mit diesem „Lastprofi l“ können Sie den Die FEM Klassifi kation (Tabelle 1) ergibt Einstufung nach M3
Lastspektrum Faktor Km ermitteln. Die FEM Bewertung für diese Anwendung ist T3-L2 – M3
Haben wir einmal die tägliche Durch-
schnittsbelastung nach Zeitdauer und TABELLE 2 - EINSATZ- UND LEBENSDAUER
Last ermittelt, können wir die Winde
"FEM- klassifi zieren". Symbol Tatsächliche Einsatzdauer Täglicher Einsatz
(Lebensdauer in h) „T“ in Stunden h
T0 T< 200 < 0,12
T1 200 <T< 400 < 0,25
T2 400 <T< 800 < 0,5
T3 800 <T< 1600 < 1
T4 1600 <T< 3200 < 2
T5 3200 <T< 6300 < 4
T6 6300 <T< 12500 < 8
T7 12500 <T< 25000 < 12
T8 25000 <T< 50000 < 16
T9 50000 <T > 16

TABELLE 3 - LASTSPEKTRUM FAKTOR
Symbol Faktor
L1 Km ≤ 0,125
L2 0,125 < Km ≤ 0,25
L3 0,25 < Km ≤ 0,5
L4 0,5 < Km ≤ 1
Aus Erfahrung wissen wir, dass gewöhnlich nicht alle Daten zur Verfügung stehen.
Oftmals wird einfach die „ 5 Tonnen Winde“, mit 10 Meter / min. Geschwindigkeit
angefragt.
Die Checkliste (Seite 4) könnte Ihnen in diesem Fall helfen, die richtigen Angaben
für eine korrekte Auslegung zu machen.
Vertrieb und Technik von haacon prüfen gerne die Angaben und besprechen mit
Ihnen persönlich die Möglichkeiten für Ihre „maßgeschneiderte Winde“.
Zuordnung ISO- zu FEM-Bezeichnung
FEM V0,06 V0,12 V0,25 V0,5 V1 V2 V3 V4 V5
Laufzeitklassen
ISO T0 T1 T2 T3 T4 T5 T6 T7 T8
FEM 1 2 2 3
Lastkollektive
ISO L1 L2 L3 L4
FEM 1 D m 1 C m 1 B m 1 A m 2 m 3 m 4 m 5 m
Triebwerksgruppen
ISO M1 M2 M3 M4 M5 M6 M7 M8
