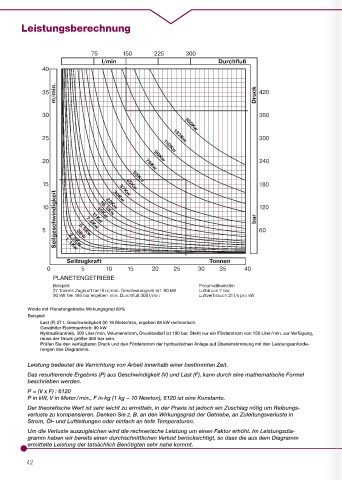

Leistungsberechnung

75 150 225 300
l/min Durchfluß
40

m/min. Druck
35 420

30 160Kw 360

25 1 10Kw 300
132Kw

20 75Kw 240
90Kw

15 37Kw 55Kw 180
45Kw
Seilgeschwindigkeit 7.5Kw bar

10 15Kw 30Kw 120
22Kw
18.5Kw
1 1Kw
5 1.1Kw 5.5Kw 60
3Kw
2.2Kw

Seilzugkraft Tonnen
0 5 10 15 20 25 30 35 40
PLANETENGETRIEBE
Beispiel: Pneumatikwinden
27 Tonnen Zugkraft bei16 m/min. Geschwindigkeit erf. 90 kW Luftdruck 7 bar
90 kW bei 186 bar ergeben min. Durchfluß 300 l/min Luftverbrauch 21 l/s pro kW
Winde mit Planetengetriebe Wirkungsgrad 80%
Beispiel:
Last (F) 27 t, Geschwindigkeit (V) 16 Meter/min, ergeben 88 kW rechnerisch.
Gewählter Elektroantrieb: 90 kW
Hydraulikantrieb, 300 Liter / min. Volumenstrom, Druckbedarf ist 190 bar. Steht nur ein Förderstrom von 150 Liter / min. zur Verfügung,
muss der Druck größer 360 bar sein.
Prüfen Sie den verfügbaren Druck und den Förderstrom der hydraulischen Anlage auf Übereinstimmung mit den Leistungsanforde-
rungen des Diagramms.

Leistung bedeutet die Verrichtung von Arbeit innerhalb einer bestimmten Zeit.
Das resultierende Ergebnis (P) aus Geschwindigkeit (V) und Last (F), kann durch eine mathematische Formel
beschrieben werden.

P = (V x F) : 6120
P in kW, V in Meter / min., F in kg (1 kg ~ 10 Newton), 6120 ist eine Konstante.
Der theoretische Wert ist sehr leicht zu ermitteln, in der Praxis ist jedoch ein Zuschlag nötig um Reibungs-
verluste zu kompensieren. Denken Sie z. B. an den Wirkungsgrad der Getriebe, an Zuleitungsverluste in
Strom, Öl- und Luftleitungen oder einfach an tiefe Temperaturen.

Um die Verluste auszugleichen wird die rechnerische Leistung um einen Faktor erhöht. Im Leistungsdia-
gramm haben wir bereits einen durchschnittlichen Verlust berücksichtigt, so dass die aus dem Diagramm
ermittelte Leistung der tatsächlich Benötigten sehr nahe kommt.
