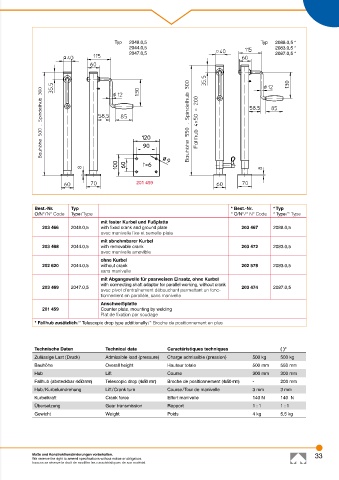

Typ 2048.0,5 Typ 2088.0,5 *
2044.0,5 2083.0,5 *
2047.0,5 2087.0,5 *

201 459

Best.-Nr. Typ * Best.-Nr. * Typ
O/N° / N° Code Type / Type * O/N° / * N° Code * Type / * Type
mit fester Kurbel und Fußplatte
203 466 2048.0,5 with fixed crank and ground plate 203 467 2088.0,5
avec manivelle fixe et semelle plate
mit abnehmbarer Kurbel
203 468 2044.0,5 with removable crank 203 472 2083.0,5
avec manivelle amovible
ohne Kurbel
202 620 2044.0,5 without crank 202 578 2083.0,5
sans manivelle
mit Abgangswelle für paarweisen Einsatz, ohne Kurbel
with connecting shaft adaptor for parallel working, without crank
203 469 2047.0,5 203 474 2087.0,5
avec pivot d’entraînement débouchant permettant un fonc-
tionnement en parallèle, sans manivelle
Anschweißplatte
201 459 Counter plate, mounting by welding
Plat de fixation par soudage
* Fallhub zusätzlich / * Telescopic drop type additionally / * Broche de positionnement en plus

Technische Daten Technical data Caractéristiques techniques ( )*
Zulässige Last (Druck) Admissible load (pressure) Charge admissible (pression) 500 kg 500 kg
Bauhöhe Overall height Hauteur totale 500 mm 550 mm
Hub Lift Course 300 mm 300 mm
Fallhub (absteckbar 4x50 mm) Telescopic drop (4x50 mm) Broche de positionnement (4x50 mm) - 200 mm
Hub / Kurbelumdrehung Lift / Crank turn Course / Tour de manivelle 3 mm 3 mm
Kurbelkraft Crank force Effort manivelle 140 N 140 N
Übersetzung Gear transmission Rapport 1 : 1 1 : 1
Gewicht Weight Poids 4 kg 5,5 kg

Maße und Konstruktionsänderungen vorbehalten. 33
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
