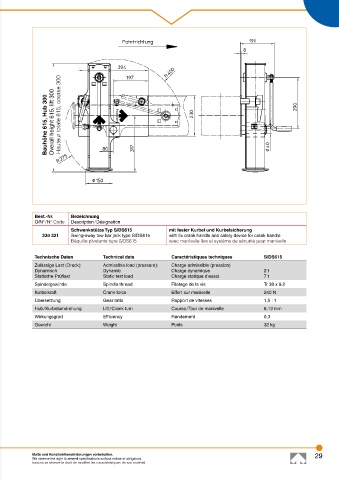

Bauhöhe 615, Hub 300 Overall height 615, lift 300 Hauteur totale 615, course 300

Best.-Nr. Bezeichnung
O/N° / N° Code Description / Désignation
Schwenkstütze Typ S/DS615 mit fester Kurbel und Kurbelsicherung
230 321 Swing-away tow bar jack type S/DS615 with fix crank handle and safety device for crank handle
Béquille pivotante type S/DS615 avec manivelle fixe et système de sécurité pour manivelle

Technische Daten Technical data Caractéristiques techniques S/DS615
Zulässige Last (Druck): Admissible load (pressure): Charge admissible (pression)
Dynamisch Dynamic Charge dynamique 2 t
Statische Prüflast Static test load Charge statique d‘essai 7 t
Spindelgewinde Spindle thread Filetage de la vis Tr 38 x 9,2
Kurbelkraft Crank force Effort sur manivelle 240 N
Übersetzung Gear ratio Rapport de vitesses 1,5 : 1
Hub / Kurbelumdrehung Lift / Crank turn Course / Tour de manivelle 6,13 mm
Wirkungsgrad Efficiency Rendement 0,3
Gewicht Weight Poids 32 kg

Maße und Konstruktionsänderungen vorbehalten. 29
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
