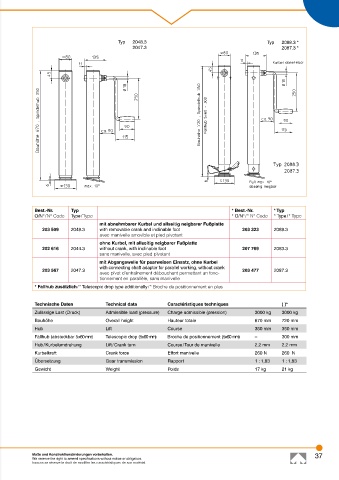

Page 37 - haacon nutzfahrzeugtechnik

Typ 2048.3 Typ 2088.3 *
2047.3 2087.3 *

Best.-Nr. Typ * Best.-Nr. * Typ
O/N° / N° Code Type / Type * O/N° / * N° Code * Type / * Type
mit abnehmbarer Kurbel und allseitig neigbarer Fußplatte
203 509 2048.3 with removable crank and inclinable foot 203 323 2088.3
avec manivelle amovible et pied pivotant
ohne Kurbel, mit allseitig neigbarer Fußplatte
202 616 2044.3 without crank, with inclinable foot 207 769 2083.3
sans manivelle, avec pied pivotant
mit Abgangswelle für paarweisen Einsatz, ohne Kurbel
with connecting shaft adaptor for parallel working, without crank
203 567 2047.3 203 477 2087.3
avec pivot d’entraînement débouchant permettant un fonc-
tionnement en parallèle, sans manivelle
* Fallhub zusätzlich / * Telescopic drop type additionally / * Broche de positionnement en plus

Technische Daten Technical data Caractéristiques techniques ( )*
Zulässige Last (Druck) Admissible load (pressure) Charge admissible (pression) 3000 kg 3000 kg
Bauhöhe Overall height Hauteur totale 670 mm 720 mm
Hub Lift Course 350 mm 350 mm
Fallhub (absteckbar 5x60 mm) Telescopic drop (5x60 mm) Broche de positionnement (5x60 mm) – 300 mm
Hub / Kurbelumdrehung Lift / Crank turn Course / Tour de manivelle 2,2 mm 2,2 mm
Kurbelkraft Crank force Effort manivelle 260 N 260 N
Übersetzung Gear transmission Rapport 1 : 1,83 1 : 1,83
Gewicht Weight Poids 17 kg 21 kg

Maße und Konstruktionsänderungen vorbehalten. 37
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
