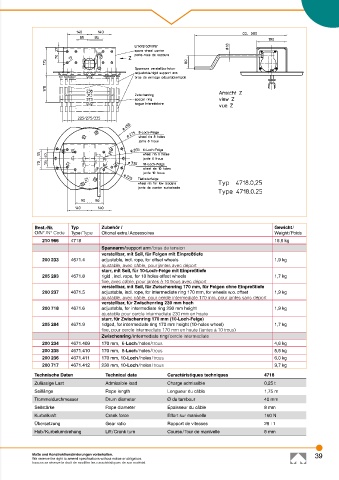

P. 39

Best.-Nr.    Typ        Zubehör /                                                   Gewicht /
             O/N° /N° Code  Type / Type  Otional extra / Accessoires                             Weight / Poids
                210 966   4718                                                                   16,5 kg
                                     Spannarm / support arm / bras de tension
                                     verstellbar, mit Seil, für Felgen mit Einpreßtiefe
                200 233   4671.4     adjustable, incl. rope, for offset wheels                   1,9 kg
                                     ajustable, avec câble, pour jantes avec déport
                                     starr, mit Seil, für 10-Loch-Felge mit Einpreßtiefe
                205 283   4671.8     rigid , incl. rope, for 10 holes offset wheels              1,7 kg
                                     fixe, avec câble, pour jantes à 10 trous avec déport
                                     verstellbar, mit Seil, für Zwischenring 170 mm, für Felgen ohne Einpreßtiefe
                200 237   4671.5     adjustable, incl. rope, for intermediate ring 170 mm, for wheels w.o. offset  1,9 kg
                                     ajustable, avec câble, pour cercle intermediate 170 mm, pour jantes sans déport
                                     verstellbar, für Zwischenring 230 mm hoch
                200 718   4671.6     adjustable, for intermediate ring 230 mm height             1,9 kg
                                     ajustable pour cercle intermediate 230 mm en haute
                                     starr, für Zwischenring 170 mm (10-Loch-Felge)
                205 284   4671.9     ridged, for intermediate ring 170 mm height (10-holes wheel)   1,7 kg
                                     fixe, pour cercle intermediate 170 mm en haute (jantes à 10 trous)
                                     Zwischenring / intermediate ring / cercle intermediate
                200 234   4671.409   170 mm,  6-Loch / holes / trous                             4,6 kg
                200 235   4671.410   170 mm,  8-Loch / holes / trous                             5,5 kg
                200 236   4671.411   170 mm, 10-Loch / holes / trous                             6,0 kg
                200 717   4671.412   230 mm, 10-Loch / holes / trous                             9,7 kg

             Technische Daten         Technical data        Caractéristiques techniques       4718
             Zulässige Last           Admissible load       Charge admissible                 0,25 t
             Seillänge                Rope length           Longueur du câble                 1,75 m
             Trommeldurchmesser       Drum diameter         Ø du tambour                      40 mm
             Seilstärke               Rope diameter         Épaisseur du câble                8 mm
             Kurbelkraft              Crank force           Effort sur manivelle              150 N
             Übersetzung              Gear ratio            Rapport de vitesses               25 : 1
             Hub / Kurbelumdrehung    Lift / Crank turn     Course / Tour de manivelle        6 mm



            Maße und Konstruktionsänderungen vorbehalten.                                                       39
            We reserve the right to amend specifications without notice or obligation.
            haacon se réserve le droit de modifier les caractéristiques de son matériel.
