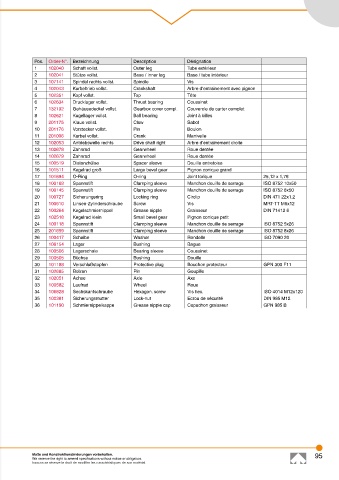

Pos. Order-N°. Bezeichnung Description Désignation
1 102040 Schaft vollst. Outer leg Tube extérieur
2 102041 Stütze vollst. Base / inner leg Base / tube intérieur
3 107141 Spindel rechts vollst. Spindle Vis
4 102043 Kurbeltrieb vollst. Crankshaft Arbre d‘entrainement avec pignon
5 102351 Kopf vollst. Top Tête
6 102634 Drucklager vollst. Thrust bearing Coussinet
7 132192 Gehäusedeckel vollst. Gearbox cover compl. Couvercle de carter complet
8 102621 Kugellager vollst. Ball bearing Joint à billes
9 201175 Klaue vollst. Claw Sabot
10 201176 Vorstecker vollst. Pin Boulon
11 201006 Kurbel vollst. Crank Manivelle
12 102053 Antriebswelle rechts Drive shaft right Arbre d‘entrainement droite
13 102678 Zahnrad Gearwheel Roue dentée
14 102679 Zahnrad Gearwheel Roue dentée
15 100519 Distanzhülse Spacer sleeve Douille entretoise
16 101511 Kegelrad groß Large bevel gear Pignon conique grand
17 101694 O-Ring O-ring Joint torique 25,12 x 1,78
18 100168 Spannstift Clamping sleeve Manchon douille de serrage ISO 8752 10x50
19 100145 Spannstift Clamping sleeve Manchon douille de serrage ISO 8752 6x50
20 100727 Sicherungsring Locking ring Circlip DIN 471 22x1,2
21 100610 Linsen-Zylinderschraube Screw Vis MRT-TT M6x12
22 100264 Kegelschmiernippel Grease nipple Graisseur DIN 71412 6
23 102518 Kegelrad klein Small bevel gear Pignon conique petit
24 100118 Spannstift Clamping sleeve Manchon douille de serrage ISO 8752 5x26
25 201659 Spannstift Clamping sleeve Manchon douille de serrage ISO 8752 8x26
26 100417 Scheibe Washer Rondelle ISO 7090 20
27 106154 Lager Bushing Bague
28 100506 Lagerschale Bearing sleeve Coussinet
29 100505 Büchse Bushing Douille
30 101188 Verschlußstopfen Protective plug Bouchon protecteur GPN 300 F11
31 102685 Bolzen Pin Goupille
32 102051 Achse Axle Axe
33 100582 Laufrad Wheel Roue
34 106828 Sechskantschraube Hexagon. screw Vis hex. ISO 4014 M12x120
35 100381 Sicherungsmutter Lock-nut Ecrou de sécurité DIN 985 M12
36 101190 Schmiernippelkappe Grease nipple cap Capuchon graisseur GPN 985 B

Maße und Konstruktionsänderungen vorbehalten. 95
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
