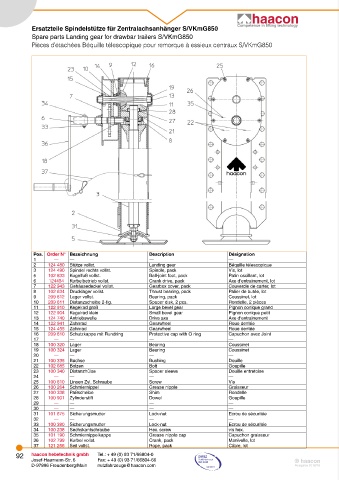

Ersatzteile Spindelstütze für Zentralachsanhänger S/VKmG850             Competence in lifting technology
            Spare parts Landing gear for drawbar trailers S/VKmG850
            Pièces d’étachées Béquille télescopique pour remorque à essieux centraux S/VKmG850












































             Pos. Order N° Bezeichnung               Description                 Désignation
             1      —     —                          —                           —
             2    124 480  Stütze vollst.            Landing gear                Béquille télescopique
             3    124 490  Spindel rechts vollst.    Spindle, pack               Vis, lot
             5    102 633  Kugelfuß vollst.          Ball-joint foot, pack       Patin oscillant, lot
             6    124454  Kurbelbetrieb vollst.      Crank drive, pack           Axe d‘entrainement, lot
             7    122 943  Gehäusedeckel vollst.     Gearbox cover, pack         Couvercle de carter, lot
             8    102 634  Drucklager vollst.        Thrust bearing, pack        Palier de butée, lot
             9    209 612  Lager vollst.             Bearing, pack               Coussinet, lot
             10   209 611  Distanzscheibe 2-tlg.     Spacer disk, 2 pcs.         Rondelle, 2 pièces
             11   122 910  Kegelrad groß             Large bevel gear            Pignon conique grand
             12   122 904  Kegelrad klein            Small bevel gear            Pignon conique petit
             13   124 740  Antriebswelle             Drive axe                   Axe d‘entrainement
             14   122 941  Zahnrad                   Gearwheel                   Roue dentée
             15   124 455  Zahnrad                   Gearwheel                   Roue dentée
             16   209 610  Schutzkappe mit Rundring  Protective cap with O ring  Capuchon avec Joint
             17     —     —                          —                           —
             18   100 320  Lager                     Bearing                     Coussinet
             19   100 324  Lager                     Bearing                     Coussinet
             20     —     —                          —                           —
             21   100 335  Büchse                    Bushing                     Douille
             22   102 685  Bolzen                    Bolt                        Goupille
             23   100 340  Distanzhülse              Spacer sleeve               Douille entretoise
             24     —     —                          —                           —
             25   100 610  Linsen Zyl. Schraube      Screw                       Vis
             26   100 264  Schmiernippel             Grease nipple               Graisseur
             27   100 338  Paßscheibe                Shim                        Rondelle
             28   100 901  Zylinderstift             Dowel                       Goupille
             29     —     —                          —                           —
             30     —     —                          —                           —
             31   101 675  Sicherungsmutter          Lock-nut                    Ecrou de sécuritée
             32     —     —                          —                           —
             33   100 380  Sicherungsmutter          Lock-nut                    Ecrou de sécuritée
             34   100 238  Sechskantschraube         Hex. screw                  vis hex.
             35   101 190  Schmiernippelkappe        Grease nipple cap           Capuchon graisseur
             36   102 799  Kurbel vollst.            Crank, pack                 Manivelle, lot
             37   121 256  Seil vollst.              Rope, pack                  Câble, lot
       92   haacon hebetechnik gmbh  Tel.: + 49 (0) 93 71/66804-0      DMSZ
