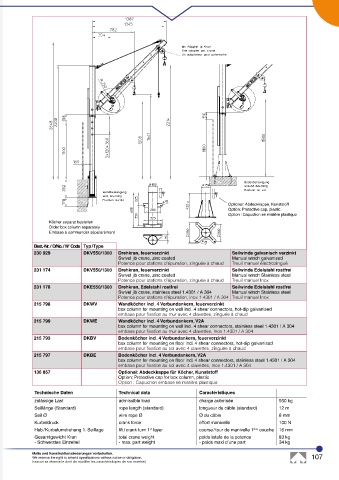

Page 107 - haacon industriehebetechnik

Optional: Abdeckkappe, Kunststoff
Option: Protective cap, plastic
Option : Capuchon en matière plastique
Köcher separat bestellen
Order box column separately
Embase à commander sépararément

Best.-Nr. / O/No. / N° Code Typ / Type
230 929 DKV550/1300 Drehkran, feuerverzinkt Seilwinde galvanisch verzinkt
Swivel jib crane, zinc coated Manual winch galvanised
Potence pour stations d’épuration, zinguée à chaud Treuil manuel électrozingué
231 174 DKV550/1300 Drehkran, feuerverzinkt Seilwinde Edelstahl rostfrei
Swivel jib crane, zinc coated Manual winch Stainless steel
Potence pour stations d’épuration, zinguée à chaud Treuil manuel Inox
231 178 DKE550/1300 Drehkran, Edelstahl rostfrei Seilwinde Edelstahl rostfrei
Swivel jib crane, stainless steel 1.4301 / A 304 Manual winch Stainless steel
Potence pour stations d’épuration, inox 1.4301 / A 304 Treuil manuel Inox
215 798 DKWV Wandköcher incl. 4 Verbundankern, feuerverzinkt
box column for mounting on wall incl. 4 shear connectors, hot-dip galvanised
embase pour fixation au mur avec 4 clavettes, zinguée à chaud
215 799 DKWE Wandköcher incl. 4 Verbundankern, V2A
box column for mounting on wall incl. 4 shear connectors, stainless steel 1.4301 / A 304
embase pour fixation au mur avec 4 clavettes, Inox 1.4301 / A 304
215 793 DKBV Bodenköcher incl. 4 Verbundankern, feuerverzinkt
box column for mounting on floor incl. 4 shear connectors, hot-dip galvanised
embase pour fixation au sol avec 4 clavettes, zinguée à chaud
215 797 DKBE Bodenköcher incl. 4 Verbundankern, V2A
box column for mounting on floor incl. 4 shear connectors, stainless steel 1.4301 / A 304
embase pour fixation au sol avec 4 clavettes, Inox 1.4301 / A 304
136 857 Optional: Abdeckkappe für Köcher, Kunststoff
Option: Protective cap for box column, plastic
Option : Capuchon embase en matière plastique
Technische Daten Technical data Caractéristiques
zulässige Last admissible load charge autorisée 550 kg
Seillänge (Standard) rope length (standard) longueur du câble (standard) 12 m
Seil Ø wire rope Ø Ø du câble 6 mm
Kurbeldruck crank force effort manivelle 100 N
st
ière
Hub / Kurbelumdrehung 1. Seillage lift / crank turn 1 layer course / tour de manivelle 1 couche 16 mm
Gesamtgewicht Kran total crane weight poids totale de la potence 83 kg
- Schwerstes Einzelteil - max. part weight - poids maxi d‘une part 34 kg
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 107
haacon se réserve le droit de modifier les caractéristiques de son matériel.
