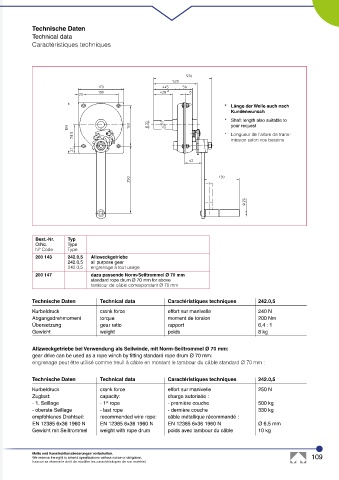

Technische Daten
Technical data
Caractéristiques techniques

* Länge der Welle auch nach
Kundenwunsch
* Shaft length also suitable to
your request
* Longueur de l‘arbre de trans-
mission selon vos besoins

Best.-Nr. Typ
O/No. Type
N° Code Type
200 143 242.0,5 Allzweckgetriebe
242.0,5 all purpose gear
242.0,5 engrenage à tout usage
200 147 dazu passende Norm-Seiltrommel Ø 70 mm
standard rope drum Ø 70 mm for above
tambour de câble correspondant Ø 70 mm

Technische Daten Technical data Caractéristiques techniques 242.0,5

Kurbeldruck crank force effort sur manivelle 240 N
Abgangsdrehmoment torque moment de torsion 200 Nm
Übersetzung gear ratio rapport 6,4 : 1
Gewicht weight poids 8 kg

Allzweckgetriebe bei Verwendung als Seilwinde, mit Norm-Seiltrommel Ø 70 mm:
gear drive can be used as a rope winch by fitting standard rope drum Ø 70 mm:
engrenage peut être utilisé comme treuil à câble en montant le tambour du câble standard Ø 70 mm :

Technische Daten Technical data Caractéristiques techniques 242.0,5

Kurbeldruck crank force effort sur manivelle 250 N
Zuglast: capacity: charge autorisée :
- 1. Seillage - 1 rope - première couche 500 kg
st
- oberste Seillage - last rope - dernière couche 330 kg
empfohlenes Drahtseil: recommended wire rope: câble métallique récommandé :
EN 12385 6x36 1960 N EN 12385 6x36 1960 N EN 12385 6x36 1960 N Ø 6,5 mm
Gewicht mit Seiltrommel weight with rope drum poids avec tambour du câble 10 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 109
haacon se réserve le droit de modifier les caractéristiques de son matériel.
