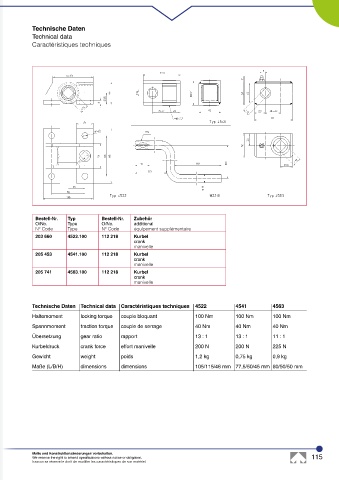

Page 115 - haacon industriehebetechnik

Technische Daten
Technical data
Caractéristiques techniques

Bestell-Nr. Typ Bestell-Nr. Zubehör
O/No. Type O/No. additional
N° Code Type N° Code équipement supplémentaire
203 660 4522.100 112 218 Kurbel
crank
manivelle
205 453 4541.100 112 218 Kurbel
crank
manivelle
205 741 4563.100 112 218 Kurbel
crank
manivelle

Technische Daten Technical data Caractéristiques techniques 4522 4541 4563

Haltemoment locking torque couple bloquant 100 Nm 100 Nm 100 Nm
Spannmoment traction torque couple de serrage 40 Nm 40 Nm 40 Nm
Übersetzung gear ratio rapport 13 : 1 13 : 1 11 : 1
Kurbeldruck crank force effort manivelle 200 N 200 N 225 N

Gewicht weight poids 1,2 kg 0,75 kg 0,9 kg
Maße (L/B/H) dimensions dimensions 105/115/46 mm 77,5/50/45 mm 80/50/50 mm

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 115
haacon se réserve le droit de modifier les caractéristiques de son matériel.
