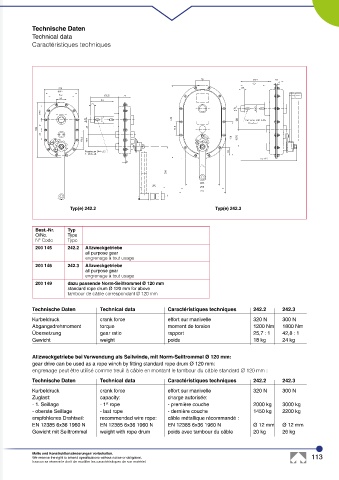

Technische Daten
Technical data
Caractéristiques techniques

Typ(e) 242.2 Typ(e) 242.3

Best.-Nr. Typ
O/No. Type
N° Code Type
200 145 242.2 Allzweckgetriebe
all purpose gear
engrenage à tout usage
200 146 242.3 Allzweckgetriebe
all purpose gear
engrenage à tout usage
200 149 dazu passende Norm-Seiltrommel Ø 120 mm
standard rope drum Ø 120 mm for above
tambour de câble correspondant Ø 120 mm

Technische Daten Technical data Caractéristiques techniques 242.2 242.3
Kurbeldruck crank force effort sur manivelle 320 N 300 N
Abgangsdrehmoment torque moment de torsion 1200 Nm 1800 Nm
Übersetzung gear ratio rapport 25,7 : 1 42,8 : 1
Gewicht weight poids 18 kg 24 kg

Allzweckgetriebe bei Verwendung als Seilwinde, mit Norm-Seiltrommel Ø 120 mm:
gear drive can be used as a rope winch by fitting standard rope drum Ø 120 mm:
engrenage peut être utilisé comme treuil à câble en montant le tambour du câble standard Ø 120 mm :

Technische Daten Technical data Caractéristiques techniques 242.2 242.3
Kurbeldruck crank force effort sur manivelle 320 N 300 N
Zuglast: capacity: charge autorisée:
st
- 1. Seillage - 1 rope - première couche 2000 kg 3000 kg
- oberste Seillage - last rope - dernière couche 1450 kg 2200 kg
empfohlenes Drahtseil: recommended wire rope: câble métallique récommandé :
EN 12385 6x36 1960 N EN 12385 6x36 1960 N EN 12385 6x36 1960 N Ø 12 mm Ø 12 mm
Gewicht mit Seiltrommel weight with rope drum poids avec tambour du câble 20 kg 26 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 113
haacon se réserve le droit de modifier les caractéristiques de son matériel.
