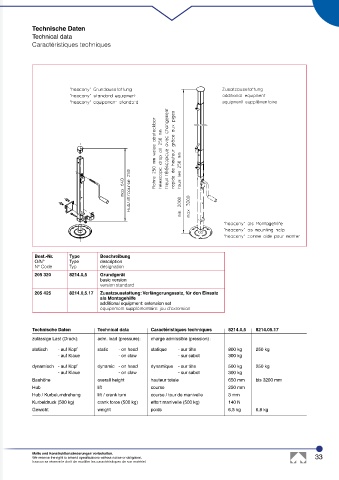

Technische Daten
Technical data
Caractéristiques techniques

Best.-Nr. Type Beschreibung
O/N° Type description
N° Code Typ désignation
205 320 8214.0,5 Grundgerät
basic version
version standard
205 425 8214.0,5.17 Zusatzausstattung: Verlängerungssatz, für den Einsatz
als Montagehilfe
additional equipment: extension set
équipement supplémentaire: jeu d’extension

Technische Daten Technical data Caractéristiques techniques 8214.0,5 8214.05.17
zulässige Last (Druck): adm. load (pressure): charge admissible (pression) :
statisch - auf Kopf static - on head statique - sur tête 800 kg 250 kg
statisch - auf Klaue static - on claw statique - sur sabot 300 kg

dynamisch - auf Kopf dynamic - on head dynamique - sur tête 500 kg 250 kg
dynamisch - auf Klaue dynamic - on claw dynamique - sur sabot 300 kg
Bauhöhe overall height hauteur totale 650 mm bis 3200 mm
Hub lift course 250 mm
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle 3 mm
Kurbeldruck (500 kg) crank force (500 kg) effort manivelle (500 kg) 140 N
Gewicht weight poids 6,5 kg 6,8 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 33
haacon se réserve le droit de modifier les caractéristiques de son matériel.
