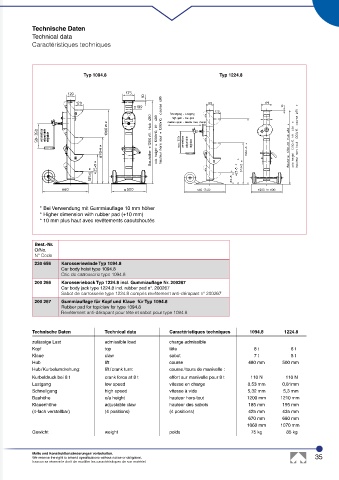

Page 35 - haacon industriehebetechnik

Technische Daten
Technical data
Caractéristiques techniques

Typ 1094.8 Typ 1224.8

* Bei Verwendung mit Gummiauflage 10 mm höher
* Higher dimension with rubber pad (+10 mm)
* 10 mm plus haut avec revêtements caoutchoutés

Best.-Nr.
O/No.
N° Code
230 656 Karosseriewinde Typ 1094.8
Car body hoist type 1094.8
Cric de carrosserie type 1094.8
200 266 Karosseriebock Typ 1224.8 incl. Gummiauflage Nr. 200267
Car body jack type 1224.8 incl. rubber pad n°. 200267
Sabot de carrosserie type 1224.8 compris revêtement anti-dérapant n° 200267
200 267 Gummiauflage für Kopf und Klaue für Typ 1094.8
Rubber pad for top/claw for type 1094.8
Revêtement anti-dérapant pour tête et sabot pour type 1094.8

Technische Daten Technical data Caractéristiques techniques 1094.8 1224.8
zulässige Last admissible load charge admissible
Kopf top tête 8 t 8 t
Klaue claw sabot 7 t 5 t
Hub lift course 480 mm 500 mm
Hub / Kurbelumdrehung: lift / crank turn: course / tours de manivelle :
Kurbeldruck bei 8 t crank force at 8 t effort sur manivelle pour 8 t 110 N 110 N
Lastgang low speed vitesse en charge 0,53 mm 0,81mm
Schnellgang high speed vitesse à vide 5,32 mm 5,3 mm
Bauhöhe o/a height hauteur hors-tout 1200 mm 1210 mm
Klauenhöhe adjustable claw hauteur des sabots 185 mm 195 mm
(4-fach verstellbar) (4 positions) (4 positions) 425 mm 435 mm
670 mm 680 mm
1060 mm 1070 mm
Gewicht weight poids 75 kg 85 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 35
haacon se réserve le droit de modifier les caractéristiques de son matériel.
