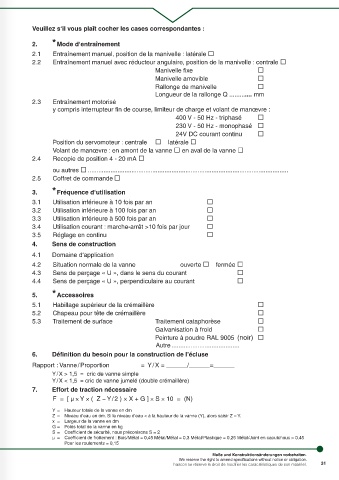

Veuillez s‘il vous plaît cocher les cases correspondantes :

2. * Mode d‘entraînement
2.1 Entraînement manuel, position de la manivelle : latérale 
2.2 Entraînement manuel avec réducteur angulaire, position de la manivelle : centrale 
Manivelle fi xe 
Manivelle amovible 
Rallonge de manivelle 
Longueur de la rallonge Q ............. mm
2.3 Entraînement motorisé
y compris interrupteur fi n de course, limiteur de charge et volant de manœvre :
400 V - 50 Hz - triphasé 
230 V - 50 Hz - monophasé 
24V DC courant continu 
Position du servomoteur : centrale  latérale 
Volant de manœvre : en amont de la vanne  en aval de la vanne 
2.4 Recopie de position 4 - 20 mA 
ou autres  ...................................................................................................................
2.5 Coffret de commande 

3. * Fréquence d‘utilisation

3.1 Utilisation inférieure à 10 fois par an 
3.2 Utilisation inférieure à 100 fois par an 
3.3 Utilisation inférieure à 500 fois par an 
3.4 Utilisation courant : marche-arrêt >10 fois par jour 
3.5 Réglage en continu 
4. Sens de construction
4.1 Domaine d‘application
4.2 Situation normale de la vanne ouverte  fermée 
4.3 Sens de perçage « U », dans le sens du courant 
4.4 Sens de perçage « U », perpendiculaire au courant 

5. * Accessoires
5.1 Habillage supérieur de la crémaillère 
5.2 Chapeau pour tête de crémaillère 
5.3 Traitement de surface Traitement cataphorèse 
Galvanisation à froid 
Peinture à poudre RAL 9005 (noir) 
Autre .......................................

6. Définition du besoin pour la construction de l’écluse
Rapport : Vanne / Proportion = Y / X = ______/______=______
Y / X > 1,5 = cric de vanne simple
Y / X < 1,5 = cric de vanne jumelé (double crémaillère)
7. Effort de traction nécessaire

F = [ µ × Y × ( Z − Y / 2 ) × X + G ] × S × 10 = (N)

Y = Hauteur totale de la vanne en dm
Z = Niveau d’eau en dm. Si le niveau d’eau < à la hauteur de la vanne (Y), alors saisir Z = Y.
x = Largeur de la vanne en dm
G = Poids total de la vanne en kg
S = Coeffi cient de sécurité, nous préconisons S = 2
µ = Coeffi cient de frottement : Bois/Métal = 0,45 Métal/Métal = 0,3 Métal/Plastique = 0,25 Métal/Joint en caoutchouc > 0,45
Pour les roulements = 0,15
