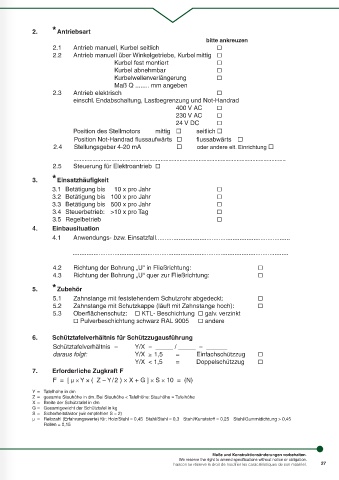

Page 27 - haacon schuetzuege

2. * Antriebsart
bitte ankreuzen
2.1 Antrieb manuell, Kurbel seitlich 
2.2 Antrieb manuell über Winkelgetriebe, Kurbel mittig 
Kurbel fest montiert 
Kurbel abnehmbar 
Kurbelwellenverlängerung 
Maß Q ........ mm angeben
2.3 Antrieb elektrisch 
einschl. Endabschaltung, Lastbegrenzung und Not-Handrad
400 V AC 
230 V AC 
24 V DC 
Position des Stellmotors mittig  seitlich 
Position Not-Handrad fl ussaufwärts  fl ussabwärts 
2.4 Stellungsgeber 4-20 mA  oder andere elt. Einrichtung 

......................................................................................................................................
2.5 Steuerung für Elektroantrieb 

3. * Einsatzhäufigkeit
3.1 Betätigung bis 10 x pro Jahr 
3.2 Betätigung bis 100 x pro Jahr 
3.3 Betätigung bis 500 x pro Jahr 
3.4 Steuerbetrieb: >10 x pro Tag 
3.5 Regelbetrieb 
4. Einbausituation
4.1 Anwendungs- bzw. Einsatzfall.............................................................................

............................................................................................................................

4.2 Richtung der Bohrung „U“ in Fließrichtung: 
4.3 Richtung der Bohrung „U“ quer zur Fließrichtung: 
5. * Zubehör

5.1 Zahnstange mit feststehendem Schutzrohr abgedeckt: 
5.2 Zahnstange mit Schutzkappe (läuft mit Zahnstange hoch): 
5.3 Oberfl ächenschutz:  KTL- Beschichtung  galv. verzinkt
 Pulverbeschichtung schwarz RAL 9005  andere

6. Schütztafelverhältnis für Schützzugausführung
Schütztafelverhältnis = Y/X = _____ / _____ = ______
daraus folgt: Y/X 1,5 = Einfachschützzug 
>_
Y/X < 1,5 = Doppelschützzug 
7. Erforderliche Zugkraft F
F = [ µ × Y × ( Z − Y / 2 ) × X + G ] × S × 10 = (N)

Y = Tafelhöhe in dm
Z = gesamte Stauhöhe in dm. Bei Stauhöhe < Tafelhöhe: Stauhöhe = Tafelhöhe
X = Breite der Schütztafel in dm
G = Gesamtgewicht der Schütztafel in kg
S = Sicherheitsfaktor (wir empfehlen S = 2)
µ = Reibzahl (Erfahrungswerte) für: Holz/Stahl = 0,45 Stahl/Stahl = 0,3 Stahl/Kunststoff = 0,25 Stahl/Gummidichtung > 0,45
Rollen = 0,15
