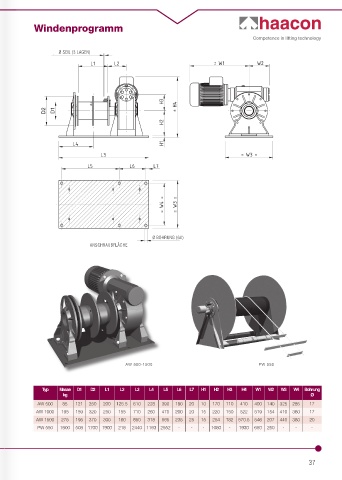

Windenprogramm

                                                                                            Competence in lifting technology

                      Ø SEIL (3 LAGEN)







































                                                        Ø BOHRUNG (6X)
                                 ANSCHRAUBFLÄCHE

























                                              AW 500-1500                                     PW 550



                Typ   Masse  D1  D2    L1   L2   L3   L4    L5  L6   L7  H1   H2  H3    H4  W1   W2   W3  W4  Bohrung
                        kg                                                                                      Ø
              AW 500   85   121  250  200  125.5  610  228  390  180  20  10  170  110  410  400  140  325  285  17
              AW 1000  195  159  320  250  155   710  260  470  200  20  15  220  150  522  519  154  410  360  17
              AW 1500  275  195  370  300  180   850  318  565  235  25  15  254  182  570.5  546  207  440  380  20
              PW 550   1600  508  1700 1900  218  2440 1193 2552  -  -    -  1080  -   1930  650  250  -   -    -
