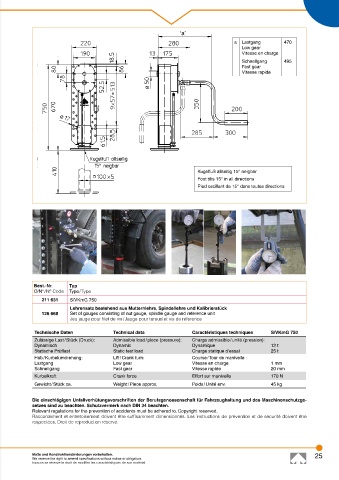

Page 25 - haacon nutzfahrzeugtechnik

‘a’

a Lastgang 470
Low gear
Vitesse en charge
Schnellgang 495
Fast gear
Vitesse rapide

Kugelfuß allseitig 15° neigbar
Foot tilts 15° in all directions
Pied oscillant de 15° dans toutes directions

Best.-Nr. Typ
O/N° / N° Code Type / Type
211 631 S/VKmG 750
Lehrensatz bestehend aus Mutternlehre, Spindellehre und Kalibrierstück
126 668 Set of gauges consisting of nut gauge, spindle gauge and reference unit
Jeu jauge pour filet de vis / Jauge pour taraud et vis de réference

Technische Daten Technical data Caractéristiques techniques S/VKmG 750
Zulässige Last / Stück (Druck): Admissible load / piece (pressure): Charge admissible / unité (pression):
Dynamisch Dynamic Dynamique 12 t
Statische Prüflast Static test load Charge statique d‘essai 25 t
Hub / Kurbelumdrehung: Lift / Crank turn: Course / Tour de manivelle :
Lastgang Low gear Vitesse en charge 1 mm
Schnellgang Fast gear Vitesse rapide 20 mm
Kurbelkraft Crank force Effort sur manivelle 170 N
Gewicht / Stück ca. Weight / Piece approx. Poids / Unité env. 45 kg

Die einschlägigen Unfallverhütungsvorschriften der Berufsgenossenschaft für Fahrzeughaltung und des Maschinenschutzge-
setzes sind zu beachten. Schutzvermerk nach DIN 34 beachten.
Relevant regulations for the prevention of accidents must be adhered to. Copyright reserved.
Raccordement et entretoisement doivent être suffisamment dimensionnés. Les instructions de prévention et de sécurité doivent être
respectées. Droit de reproduction réservé.

Maße und Konstruktionsänderungen vorbehalten. 25
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
