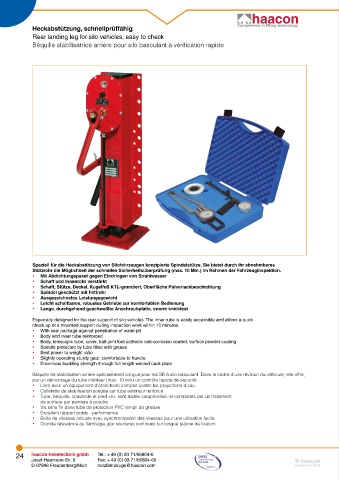

Page 24 - haacon nutzfahrzeugtechnik

Heckabstützung, schnellprüffähig Competence in lifting technology
Rear landing leg for silo vehicles, easy to check
Béquille stabilisatrice arrière pour silo basculant à vérification rapide

Speziell für die Heckabstützung von Silofahrzeugen konzipierte Spindelstütze. Sie bietet durch ihr abnehmbares
Stützrohr die Möglichkeit der schnellen Sicherheitsüberprüfung (max. 10 Min.) im Rahmen der Fahrzeuginspektion.
y Mit Abdichtungspaket gegen Eindringen von Strahlwasser
y Schaft und Innenrohr verstärkt
y Schaft, Stütze, Deckel, Kugelfuß KTL-grundiert, Oberfläche Pulverlackbeschichtung
y Spindel geschützt mit Fettrohr
y Ausgezeichnetes Leistungsgewicht
y Leicht schaltbares, robustes Getriebe zur komfortablen Bedienung
y Lange, durchgehend geschweißte Anschraubplatte, enorm knickfest

Especially designed for the rear support of silo vehicles. The inner tube is easily accessible and allows a quick
check up of a mounted support during inspection work within 10 minutes.
y With seal package against penetration of water jet
y Body and inner tube reinforced
y Body, telescopic tube, cover, ball-joint foot cathodic anti-corrosion coated, surface powder coating
y Spindle protected by tube filled with grease
y Best power to weight ratio
y Slightly operating sturdy gear, comfortable to handle
y Enormous buckling strength through full length welded back plate

Béquille de stabilisation arrière spécialement conçue pour les SR à silo basculant. Dans le cadre d‘une révision du véhicule, elle offre,
par un démontage du tube intérieur (max. 10 min) un contrôle rapide de sécurité.
y Livré avec un équipement d‘étanchéité complet contre les projections d‘eau
y Collerette de stabilisation soudée sur tube extérieur renforcé
y Tube, béquille, couvercle et pied «K» sont traités cataphorèse, et complétés par un traitement
de surface par peinture à poudre
y Vis sans fin dans tube de protection PVC rempli de graisse
y Excellent rapport poids - performance
y Boite de vitesses robuste avec synchronisation des vitesses pour une utilisation facile
y Grande résistance au flambage, par soudures continues sur longue platine de fixation
