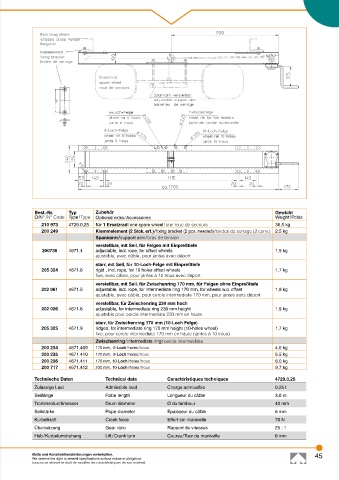

P. 45
Best.-Nr. Typ Zubehör Gewicht
O/N° /N° Code Type / Type Optional extra / Accessoires Weight / Poids
210 973 4729.0,25 für 1 Ersatzrad / one spare wheel / une roue de secours 36,5 kg
200 249 Klemmelement (2 Stck. erf.) / fixing bracket (2 pcs. needed) / brides de serrage (2 conv.) 2,5 kg
Spannarm / support arm / bras de tension
verstellbar, mit Seil, für Felgen mit Einpreßtiefe
200736 4671.4 adjustable, incl. rope, for offset wheels 1,9 kg
ajustable, avec câble, pour jantes avec déport
starr, mit Seil, für 10-Loch-Felge mit Einpreßtiefe
205 324 4671.8 rigid , incl. rope, for 10 holes offset wheels 1,7 kg
fixe, avec câble, pour jantes à 10 trous avec déport
verstellbar, mit Seil, für Zwischenring 170 mm, für Felgen ohne Einpreßtiefe
202 061 4671.5 adjustable, incl. rope, for intermediate ring 170 mm, for wheels w.o. offset 1,9 kg
ajustable, avec câble, pour cercle intermediate 170 mm, pour jantes sans déport
verstellbar, für Zwischenring 230 mm hoch
202 026 4671.6 adjustable, for intermediate ring 230 mm height 1,9 kg
ajustable pour cercle intermediate 230 mm en haute
starr, für Zwischenring 170 mm (10-Loch Felge)
205 325 4671.9 ridged, for intermediate ring 170 mm height (10-holes wheel) 1,7 kg
fixe, pour cercle intermediate 170 mm en haute (jantes à 10 trous)
Zwischenring / intermediate ring / cercle intermediate
200 234 4671.409 170 mm, 6-Loch / holes / trous 4,6 kg
200 235 4671.410 170 mm, 8-Loch / holes / trous 5,5 kg
200 236 4671.411 170 mm, 10-Loch / holes / trous 6,0 kg
200 717 4671.412 230 mm, 10-Loch / holes / trous 9,7 kg
Technische Daten Technical data Caractéristiques techniques 4729.0,25
Zulässige Last Admissible load Charge admissible 0,25 t
Seillänge Robe length Longueur du câble 3,0 m
Trommeldurchmesser Drum diameter Ø du tambour 40 mm
Seilstärke Rope diameter Épaisseur du câble 8 mm
Kurbelkraft Crank force Effort sur manivelle 70 N
Übersetzung Gear ratio Rapport de vitesses 25 : 1
Hub / Kurbelumdrehung Lift / Crank turn Course / Tour de manivelle 6 mm
Maße und Konstruktionsänderungen vorbehalten. 45
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
