P. 71

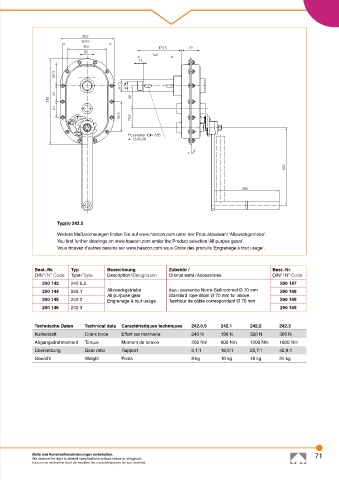

Typ(e) 242.2
Weitere Maßzeichnungen finden Sie auf www.haacon.com unter der Produktauswahl ‘Allzweckgetriebe’.
You find further drawings on www.haacon.com under the Product selection ‘All purpos gears’
Vous trouvez d’autres dessins sur www.haacon.com sous Choix des produits ‘Engrenage à tout usage’.
Best.-Nr. Typ Bezeichnung Zubehör / Best.-Nr.
O/N° / N° Code Type / Type Description / Désignation Otional extra / Accessoires O/N° / N° Code
200 143 242.0,5 200 147
200 144 242.1 Allzweckgetriebe dazu passende Norm-Seiltrommel Ø 70 mm 200 148
All purpose gear Standard rope drum Ø 70 mm for above
200 145 242.2 Engrenage â tout usage Tambour de câble correspondant Ø 70 mm 200 149
200 146 242.3 200 149
Technische Daten Technical data Caractéristiques techniques 242.0,5 242.1 242.2 242.3
Kurbelkraft Crank force Effort sur manivelle 240 N 190 N 320 N 300 N
Abgangsdrehmoment Torque Moment de torsion 200 Nm 600 Nm 1200 Nm 1800 Nm
Übersetzung Gear ratio Rapport 6,1:1 18,5:1 25,7:1 42,8:1
Gewicht Weight Poids 8 kg 10 kg 18 kg 24 kg
Maße und Konstruktionsänderungen vorbehalten. 71
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
