P. 61

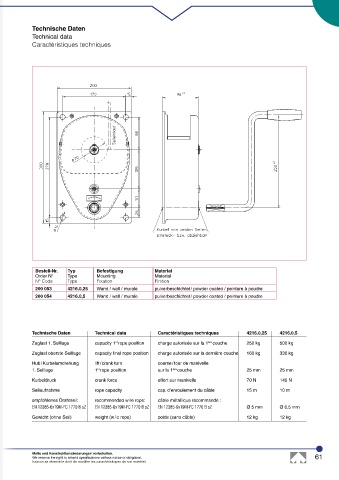

Technische Daten
Technical data
Caractéristiques techniques
Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
200 053 4216.0,25 Wand / wall / murale pulverbeschichtet / powder coated / peinture à poudre
200 054 4216.0,5 Wand / wall / murale pulverbeschichtet / powder coated / peinture à poudre
Technische Daten Technical data Caractéristiques techniques 4216.0,25 4216.0,5
Zuglast 1. Seillage capacity 1 rope position charge autorisée sur la 1 ère couche 250 kg 500 kg
st
Zuglast oberste Seillage capacity final rope position charge autorisée sur la dernière couche 160 kg 330 kg
Hub / Kurbelumdrehung lift / crank turn course / tour de manivelle
1. Seillage 1 rope position sur la 1 ère couche 25 mm 25 mm
st
Kurbeldruck crank force effort sur manivelle 70 N 140 N
Seilaufnahme rope capacity cap. d’enroulement du câble 15 m 10 m
empfohlenes Drahtseil: recommended wire rope: câble métallique récommandé :
EN 12385-6x19M-FC 1770 B sZ EN 12385-6x19M-FC 1770 B sZ EN 12385-6x19M-FC 1770 B sZ Ø 5 mm Ø 6,5 mm
Gewicht (ohne Seil) weight (w / o rope) poids (sans câble) 12 kg 12 kg
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 61
haacon se réserve le droit de modifier les caractéristiques de son matériel.
