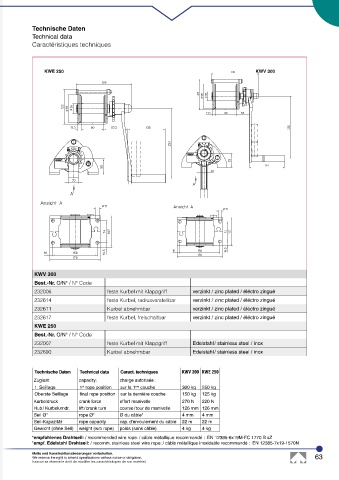

Technische Daten
Technical data
Caractéristiques techniques

KWE 250 KWV 300

KWV 300
Best.-Nr. O/N° / N° Code
232006 feste Kurbel mit Klappgriff verzinkt / zinc plated / éléctro zingué
232614 feste Kurbel, radiusverstellbar verzinkt / zinc plated / éléctro zingué
232611 Kurbel abnehmbar verzinkt / zinc plated / éléctro zingué
232617 feste Kurbel, freischaltbar verzinkt / zinc plated / éléctro zingué
KWE 250
Best.-Nr. O/N° / N° Code
232007 feste Kurbel mit Klappgriff Edelstahl / stainless steel / inox
232690 Kurbel abnehmbar Edelstahl / stainless steel / inox

Technische Daten Technical data Caract. techniques KWV 300 KWE 250
Zuglast: capacity: charge autorisée :
1. Seillage 1 rope position sur la 1 couche 300 kg 250 kg
ère
st
Oberste Seillage final rope position sur la dernière couche 150 kg 125 kg
Kurbeldruck crank force effort manivelle 270 N 220 N
Hub / Kurbelumdr. lift / crank turn course / tour de manivelle 126 mm 126 mm
Seil Ø* rope Ø* Ø du câble* 4 mm 4 mm
Seil-Kapazität rope capacity cap. d‘enroulement du câble 22 m 22 m
Gewicht (ohne Seil) weight (w/o rope) poids (sans câble) 4 kg 4 kg
*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x19M-FC 1770 B sZ
*empf. Edelstahl Drahtseil: / recomm. stainless steel wire rope: / câble métallique inoxidable recommandé : EN 12385-7x19-1570N

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 63
haacon se réserve le droit de modifier les caractéristiques de son matériel.
