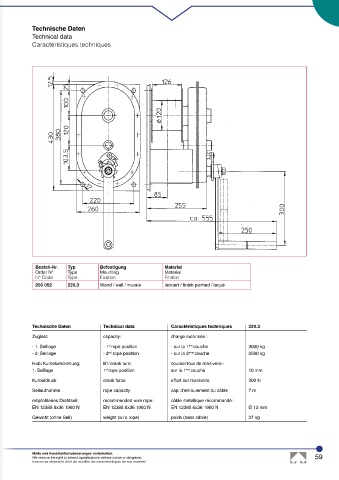

P. 59
Technische Daten
Technical data
Caractéristiques techniques
Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
200 052 220.3 Wand / wall / murale lackiert / finish painted / laqué
Technische Daten Technical data Caractéristiques techniques 220.3
Zuglast: capacity: charge autorisée :
st
- 1. Seillage - 1 rope position - sur la 1 ère couche 3000 kg
nd
- 2. Seillage - 2 rope position - sur la 2 ème couche 2500 kg
Hub / Kurbelumdrehung: lift / crank turn: course / tour de manivelle :
st
1. Seillage 1 rope position sur la 1 ère couche 10 mm
Kurbeldruck crank force effort sur manivelle 300 N
Seilaufnahme rope capacity cap. d’enroulement du câble 7 m
empfohlenes Drahtseil: recommended wire rope: câble métallique récommandé :
EN 12385 6x36 1960 N EN 12385 6x36 1960 N EN 12385 6x36 1960 N Ø 13 mm
Gewicht (ohne Seil) weight (w / o rope) poids (sans câble) 37 kg
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 59
haacon se réserve le droit de modifier les caractéristiques de son matériel.
