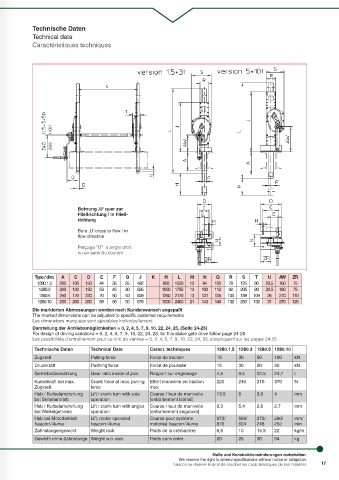

Technische Daten
Technical data
Caractéristiques techniques

Bohrung ‚U‘ quer zur
Fließrichtung / in Fließ-
richtung
Bore ‚U‘ cross to fl ow / in
fl ow direction

Perçage ”U” à angle droit
ou en sens du courant

Type / dim. A C D E F G J K H L M N Q R S T U AW ZR
1280.1,5 200 100 150 44 35 25 492 800 1520 13 94 100 78 125 80 20,5 180 75
1280.3 200 100 150 53 45 30 526 1000 1755 13 100 112 92 205 89 20,5 180 75
1280.5 250 170 220 70 50 40 639 1250 2170 13 131 125 100 189 109 26 270 110
1280.10 250 200 250 89 60 50 676 1500 2460 21 143 140 132 250 132 31 270 125
Die markierten Abmessungen werden nach Kundenwunsch angepaßt
The marked dimensions can be adjusted to specifi c customer requirements
Les dimensions marquées sont ajustables individuellement.
Darstellung der Antriebsmöglichkeiten = 0, 2, 4, 5, 7, 9, 10, 22, 24, 25, (Seite 24-25)
For design of driving variations = 0, 2, 4, 5, 7, 9, 10, 22, 24, 25, for this sluice gate drive follow page 24-25
Les possibilités d‘entraînement pour ce cric de vannes = 0, 2, 4, 5, 7, 9, 10, 22, 24, 25, s‘expliquent sur les pages 24-25
Technische Daten Technical Data Caract. techniques 1280.1,5 1280.3 1280.5 1280.10
Zugkraft Pulling force Force de traction 15 30 50 100 kN
Druckkraft Pushing force Force de poussée 15 30 50 50 kN
Getriebeübersetzung Gear ratio inside of jack Rapport sur engrenage 4,5 9,5 22,5 24,7 i
Kurbelkraft bei max. Crank force at max. pulling Effort manivelle en traction 220 240 210 370 N
Zugkraft force max.
Hub / Kurbelumdrehung Lift / crank turn with side Course / tour de manivelle 13,9 8 3,9 4 mm
bei Seitenantrieb operation [entraînement latéral]
Hub / Kurbelumdrehung Lift / crank turn with anglar Course / tour de manivelle 9,3 5,4 2,6 2,7 mm
bei Winkelgetriebe operation [entraînement angulaire]
Hub bei Motorbetrieb Lift, motor operated Course pour système 973/ 560/ 273/ 280/ mm/
haacon / Auma haacon / Auma motorisé haacon / Auma 876 604 246 252 min
Zahnstangengewicht Weight rack Poids de la crémaillère 6,5 10 14,5 22 kg/m
Gewicht ohne Zahnstange Weight w.o. rack Poids sans crém. 20 26 36 54 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifi cations without notice or obligation.
haacon se réserve le droit de modifi er les caractéristiques de son matériel. 17
