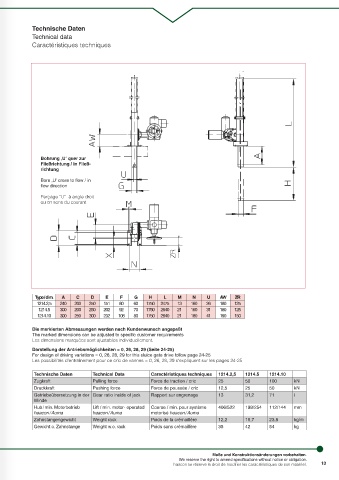

Page 13 - haacon schuetzuege

Technische Daten
Technical data
Caractéristiques techniques

Bohrung ‚U‘ quer zur
Fließrichtung / in Fließ-
richtung

Bore ‚U‘ cross to fl ow / in
fl ow direction
Perçage ”U” à angle droit
ou en sens du courant

Type / dim. A C D E F G H L M N U AW ZR
1214.2,5 240 200 250 151 80 60 1750 2475 13 160 26 180 125
1214.5 300 200 250 202 92 70 1750 2640 21 160 31 180 125
1214.10 300 250 300 232 108 80 1750 2640 21 180 41 190 150

Die markierten Abmessungen werden nach Kundenwunsch angepaßt
The marked dimensions can be adjusted to specifi c customer requirements
Les dimensions marquées sont ajustables individuellement.
Darstellung der Antriebsmöglichkeiten = 0, 26, 28, 29 (Seite 24-25)
For design of driving variations = 0, 26, 28, 29 for this sluice gate drive follow page 24-25
Les possibilités d‘entraînement pour ce cric de vannes = 0, 26, 28, 29 s‘expliquent sur les pages 24-25

Technische Daten Technical Data Caractéristiques techniques 1214.2,5 1214.5 1214.10
Zugkraft Pulling force Force de traction / cric 25 50 100 kN
Druckkraft Pushing force Force de poussée / cric 12,5 25 50 kN
Getriebeübersetzung in der Gear ratio inside of jack Rapport sur engrenage 13 31,2 71 i
Winde
Hub / min. Motorbetrieb Lift / min. motor- operated Course / min. pour système 406/522 198/254 112/144 mm
haacon / Auma haacon / Auma motorisé haacon / Auma
Zahnstangengewicht Weight rack Poids de la crémaillère 12,2 15,7 23,8 kg/m
Gewicht o. Zahnstange Weight w.o. rack Poids sans crémaillère 35 42 54 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifi cations without notice or obligation.
haacon se réserve le droit de modifi er les caractéristiques de son matériel. 13
