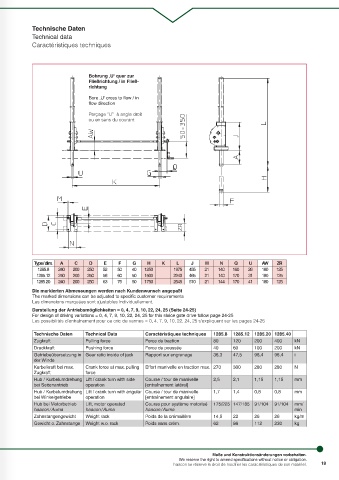

Technische Daten
Technical data
Caractéristiques techniques

Bohrung ‚U‘ quer zur
Fließrichtung / in Fließ-
richtung

Bore ‚U‘ cross to fl ow / in
fl ow direction
Perçage ”U” à angle droit
ou en sens du courant

Type / dim. A C D E F G H K L J M N Q U AW ZR
1285.8 240 200 250 52 50 40 1250 1975 455 21 140 160 26 180 125
1285.12 240 200 250 58 60 50 1500 2240 465 21 140 170 31 180 125
1285.20 240 200 250 63 75 50 1750 2545 510 21 144 170 41 180 125
Die markierten Abmessungen werden nach Kundenwunsch angepaßt
The marked dimensions can be adjusted to specifi c customer requirements
Les dimensions marquées sont ajustables individuellement.
Darstellung der Antriebsmöglichkeiten = 0, 4, 7, 9, 10, 22, 24, 25 (Seite 24-25)
For design of driving variations = 0, 4, 7, 9, 10, 22, 24, 25 for this sluice gate drive follow page 24-25
Les possibilités d‘entraînement pour ce cric de vannes = 0, 4, 7, 9, 10, 22, 24, 25 s‘expliquent sur les pages 24-25

Technische Daten Technical Data Caractéristiques techniques 1285.8 1285.12 1285.20 1285.40
Zugkraft Pulling force Force de traction 80 120 200 400 kN
Druckkraft Pushing force Force de poussée 40 60 100 200 kN
Getriebeübersetzung in Gear ratio inside of jack Rapport sur engrenage 36,3 47,5 98,4 98,4 i
der Winde
Kurbelkraft bei max. Crank force at max. pulling Effort manivelle en traction max. 270 300 280 280 N
Zugkraft force
Hub / Kurbelumdrehung Lift / crank turn with side Course / tour de manivelle 2,5 2,1 1,15 1,15 mm
bei Seitenantrieb operation [entraînement latéral]
Hub / Kurbelumdrehung Lift / crank turn with angular Course / tour de manivelle 1,7 1,4 0,8 0,8 mm
bei Winkelgetriebe operation [entraînement angulaire]
Hub bei Motorbetrieb Lift, motor operated Course pour système motorisé 175/225 147/185 91/104 91/104 mm/
haacon / Auma haacon / Auma haacon / Auma min
Zahnstangengewicht Weight rack Poids de la crémaillère 14,5 22 26 26 kg/m
Gewicht o. Zahnstange Weight w.o. rack Poids sans crém. 62 86 112 230 kg

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifi cations without notice or obligation.
haacon se réserve le droit de modifi er les caractéristiques de son matériel. 19
