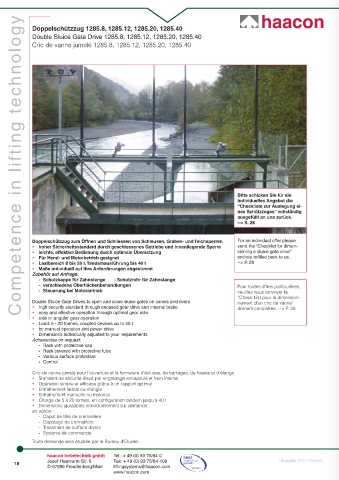

Doppelschützzug 1285.8, 1285.12, 1285.20, 1285.40
Double Sluice Gate Drive 1285.8, 1285.12, 1285.20, 1285.40
Cric de vanne jumelé 1285.8, 1285.12, 1285.20, 1285.40

Bitte schicken Sie für ein
individuelles Angebot die
“Checkliste zur Auslegung ei-
nes Schützzuges” vollständig
ausgefüllt an uns zurück.
--> S. 26

Doppelschützzug zum Öffnen und Schliessen von Schle u sen, Graben- und Teichsperren For an individual offer please
 hoher Sicherheitsstandard durch geschlossenes Getriebe und innenliegende Sperre send the “Checklist for dimen-
 leichte, effektive Bedienung durch optimale Übersetzung sioning a sluice gate drive”
 Für Hand- und Motorbetrieb geeignet entirely refi lled back to us.
 Lastbereich 8 bis 20 t, Tandemausführung bis 40 t --> P. 28
 Maße individuell auf Ihre Anforderungen abgestimmt
Zubehör auf Anfrage:
- Schutzkappe für Zahnstange - Schutzrohr für Zahnstange

- verschiedene Oberflächenbehandlungen Pour toutes offres particulières,
- Steuerung bei Motorantrieb veuillez nous renvoyer la
“Check List pour le dimension-
Double Sluice Gate Drives to open and close sluice gates on canals and rivers. nement d’un cric de vanne”
 high security standard through encased gear drive and internal brake dûment complétée. --> P. 30
 easy and effective operation through optimal gear ratio
 side or angular gear operation
 Load: 5 - 20 tonnes, coupled devices up to 40 t
 for manual operation and power drive
 Dimensions individually adjusted to your requirements
Accessories on request:
- Rack with protective cap
- Rack covered with protective tube
- Various surface protection
- Control
Cric de vanne jumelé pour l’ouverture et la fermeture d’écluses, de barrages, de fossés et d’étangs.
 Standard de sécurité élevé par engrenage encapsulé et frein interne
 Opération simple et effi cace grâce à un rapport optimal
 Entraînement latéral ou d’angle
 Entraînement manuelle ou motorisé
 Charge de 5 à 20 tonnes, en confi guration tandem jusqu‘à 40 t
 Dimensions ajustables individuellement sur demande
en option :
- Capot de tête de crémaillère
- Capotage de crémaillère
- Traitement de surface divers
- Système de commande
Toute demande sera étudiée par le Bureau d’Etudes.
