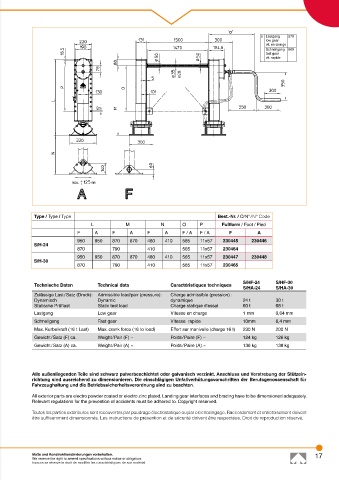

P. 17

a  Lastgang   578
                                                                                                low gear
                                                                                                vit. en charge
                                                                                                Schnellgang  600
                                                                                                fast gear
                                                                                                vit. rapide
































             Type / Type / Type                                              Best.-Nr. / O/N° / N° Code
                                 L           M            N      O     P       Fußform / Foot / Pied
                            F     A     F      A     F     A     F / A  F / A     F        A
                            950   950   870    870   480   410   565   11x57   230445    230446
             S/H-24
                            870         790          410         565   11x57   230464
                            950   950   870    870   480   410   565   11x57   230447    230448
             S/H-30
                            870         790          410         565   11x57   230465

                                                                                      S/HF-24     S/HF-30
             Technische Daten      Technical data            Caractéristiques techniques
                                                                                      S/HA-24     S/HA-30
             Zulässige Last / Satz (Druck):  Admissible load/pair (pressure):  Charge admissible (pression) :
             Dynamisch             Dynamic                   dynamique                24 t        30 t
             Statische Prüflast    Static test load          Charge statique d‘essai  60 t        68 t
             Lastgang              Low gear                  Vitesse en charge        1 mm        0,64 mm
             Schnellgang           Fast gear                 Vitesse  rapide          10mm        6,4 mm
             Max. Kurbelkraft (16 t Last)  Max. crank force (16 to load)  Effort sur manivelle (charge 16 t)  230 N  200 N
             Gewicht / Satz (F) ca.  Weight / Pair (F) ~     Poids / Paire (F) ~      124 kg      126 kg
             Gewicht / Satz (A) ca.  Weight / Pair (A) ~     Poids / Paire (A) ~      136 kg      138 kg




            Alle außenliegenden Teile sind schwarz pulverbeschichtet oder galvanisch verzinkt. Anschluss und Verstrebung der Stützein-
            richtung sind ausreichend zu dimensionieren. Die einschlägigen Unfallverhütungsvorschriften der Berufsgenossenschaft für
            Fahrzeughaltung und die Betriebssicherheitsverordnung sind zu beachten.
            All exterior parts are electro powder coated or electro zinc plated. Landing gear interfaces and bracing have to be dimensioned adequately.
            Relevant regulations for the prevention of accidents must be adhered to. Copyright reserved.

            Toutes les parties extérieures sont recouvertes par poudrage électrostatique ou par electrozingage. Raccordement et entretoisement doivent
            être suffisamment dimensionnés. Les instructions de prévention et de sécurité doivent être respectées. Droit de reproduction réservé.






            Maße und Konstruktionsänderungen vorbehalten.                                                       17
            We reserve the right to amend specifications without notice or obligation.
            haacon se réserve le droit de modifier les caractéristiques de son matériel.
