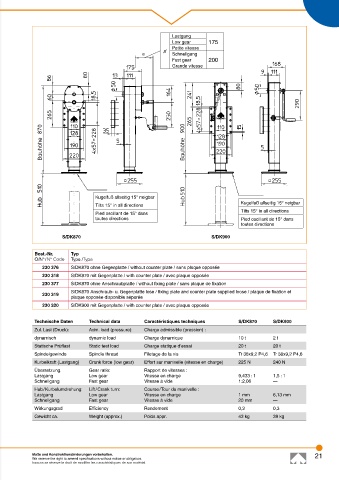

Page 21 - haacon nutzfahrzeugtechnik

Lastgang
Low gear 175
Petite vitesse
‚a‘
a Schnellgang
Fast gear 200
Grande vitesse

Kugelfuß allseitig 15° neigbar
Kugelfuß allseitig 15° neigbar
Tilts 15° in all directions
Tilts 15° in all directions
Pied oscillant de 15° dans
toutes directions Pied oscillant de 15° dans
toutes directions
S/DK870 S/DK900

Best.-Nr. Typ
O/N° / N° Code Type /Type
230 376 S/DK870 ohne Gegenplatte / without counter plate / sans plaque opposée
230 318 S/DK870 mit Gegenplatte / with counter plate / avec plaque opposée
230 377 S/DK870 ohne Anschraubplatte / without fixing plate / sans plaque de fixation
S/DK870 Anschraub- u. Gegenplatte lose / fixing plate and counter plate supplied loose / plaque de fixation et
230 319
plaque opposée disponible séparée
230 320 S/DK900 mit Gegenplatte / with counter plate / avec plaque opposée

Technische Daten Technical data Caractéristiques techniques S/DK870 S/DK900
Zul. Last (Druck): Adm. load (pressure): Charge admissible (pression) :
dynamisch dynamic load Charge dynamique 10 t 2 t
Statische Prüflast Static test load Charge statique d‘essai 20 t 20 t
Spindelgewinde Spindle thread Filetage de la vis Tr 38x9,2 P4,6 Tr 38x9,2 P4,6
Kurbelkraft (Lastgang) Crank force (low gear) Effort sur manivelle (vitesse en charge) 225 N 240 N
Übersetzung. Gear ratio: Rapport de vitesses :
Lastgang Low gear Vitesse en charge 9,433 : 1 1,5 : 1
Schnellgang Fast gear Vitesse à vide 1:2,06 —
Hub / Kurbelumdrehung: Lift / Crank turn: Course / Tour de manivelle :
Lastgang Low gear Vitesse en charge 1 mm 6,13 mm
Schnellgang Fast gear Vitesse à vide 20 mm —
Wirkungsgrad Efficiency Rendement 0,3 0,3
Gewicht ca. Weight (approx.) Poids appr. 43 kg 39 kg

Maße und Konstruktionsänderungen vorbehalten. 21
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
