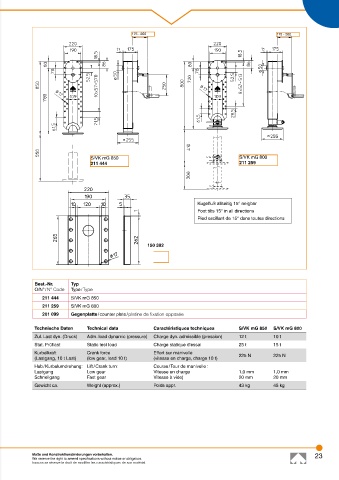

Page 23 - haacon nutzfahrzeugtechnik

175 - 200 175 - 200

S/VK mG 850 S/VK mG 800
211 444 211 259

Kugelfuß allseitig 15° neigbar
Foot tilts 15° in all directions
Pied oscillant de 15° dans toutes directions

150 392

201 099

Best.-Nr. Typ
O/N° / N° Code Type / Type
211 444 S/VK mG 850
211 259 S/VK mG 800
201 099 Gegenplatte / counter plate / platine de fixation opposée

Technische Daten Technical data Caractéristiques techniques S/VK mG 850 S/VK mG 800
Zul. Last dyn. (Druck) Adm. load dynamic (pressure) Charge dyn. admissible (pression) 12 t 10 t
Stat. Prüflast Static test load Charge statique d‘essai 25 t 15 t
Kurbelkraft Crank force Effort sur manivelle
(Lastgang, 10 t Last) (low gear, load 10 t) (vitesse en charge, charge 10 t) 225 N 225 N
Hub / Kurbelumdrehung: Lift / Crank turn: Course / Tour de manivelle :
Lastgang Low gear Vitesse en charge 1,0 mm 1,0 mm
Schnellgang Fast gear Vitesse à vide) 20 mm 20 mm
Gewicht ca. Weight (approx.) Poids appr. 43 kg 45 kg

Maße und Konstruktionsänderungen vorbehalten. 23
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
