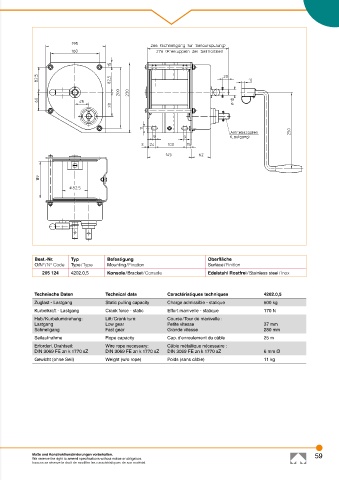

P. 59
Best.-Nr. Typ Befestigung Oberfläche
O/N° / N° Code Type / Type Mounting / Fixation Surface / Finition
205 124 4202.0,5 Konsole / Bracket / Console Edelstahl Rostfrei / Stainless steel / Inox
Technische Daten Technical data Caractéristiques techniques 4202.0,5
Zuglast - Lastgang Static pulling capacity Charge admissible - statique 500 kg
Kurbelkraft - Lastgang Crank force - static Effort manivelle - statique 170 N
Hub / Kurbelumdrehung: Lift / Crank turn: Course / Tour de manivelle :
Lastgang Low gear Petite vitesse 37 mm
Schnellgang Fast gear Grande vitesse 280 mm
Seilaufnahme Rope capacity Cap. d’enroulement du câble 25 m
Erforderl. Drahtseil: Wire rope necessary: Câble métallique nécessaire :
DIN 3069 FE zn k 1770 sZ DIN 3069 FE zn k 1770 sZ DIN 3069 FE zn k 1770 sZ 6 mm Ø
Gewicht (ohne Seil) Weight (w/o rope) Poids (sans câble) 11 kg
Maße und Konstruktionsänderungen vorbehalten. 59
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
