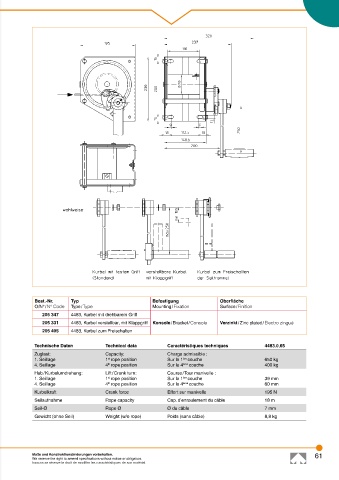

P. 61
Best.-Nr. Typ Befestigung Oberfläche
O/N° / N° Code Type / Type Mounting / Fixation Surface / Finition
205 347 4483, Kurbel mit drehbarem Griff
205 331 4483, Kurbel verstellbar, mit Klappgriff Konsole / Bracket / Console Verzinkt / Zinc plated / Électro zingué
205 405 4483, Kurbel zum Freischalten
Technische Daten Technical data Caractéristiques techniques 4483.0,65
Zuglast: Capacity: Charge admissible :
st
1. Seillage 1 rope position Sur la 1 ère couche 650 kg
4. Seillage 4 rope position Sur la 4 ème couche 400 kg
th
Hub / Kurbelumdrehung: Lift / Crank turn: Course / Tour manivelle :
st
1. Seillage 1 rope position Sur la 1 ère couche 39 mm
th
4. Seillage 4 rope position Sur la 4 ème couche 60 mm
Kurbelkraft Crank force Effort sur manivelle 195 N
Seilaufnahme Rope capacity Cap. d’enroulement du câble 18 m
Seil-Ø Rope Ø Ø du câble 7 mm
Gewicht (ohne Seil) Weight (w/o rope) Poids (sans câble) 8,8 kg
Maße und Konstruktionsänderungen vorbehalten. 61
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
