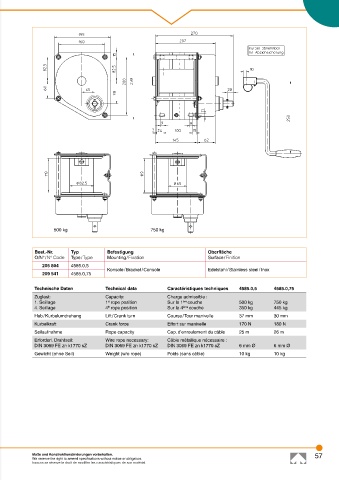

P. 57
500 kg 750 kg
Best.-Nr. Typ Befestigung Oberfläche
O/N° / N° Code Type / Type Mounting / Fixation Surface / Finition
205 804 4585.0,5
Konsole / Bracket / Console Edelstahl / Stainless steel / Inox
209 541 4585.0,75
Technische Daten Technical data Caractéristiques techniques 4585.0,5 4585.0,75
Zuglast: Capacity: Charge admissible :
1. Seillage 1 rope position Sur la 1 ère couche 500 kg 750 kg
st
th
4. Seillage 4 rope position Sur la 4 ème couche 350 kg 445 kg
Hub / Kurbelumdrehung Lift / Crank turn Course / Tour manivelle 37 mm 30 mm
Kurbelkraft Crank force Effort sur manivelle 170 N 180 N
Seilaufnahme Rope capacity Cap. d’enroulement du câble 25 m 26 m
Erforderl. Drahtseil: Wire rope necessary: Câble métallique nécessaire :
DIN 3069 FE zn k1770 sZ DIN 3069 FE zn k1770 sZ DIN 3069 FE zn k1770 sZ 6 mm Ø 6 mm Ø
Gewicht (ohne Seil) Weight (w/o rope) Poids (sans câble) 10 kg 10 kg
Maße und Konstruktionsänderungen vorbehalten. 57
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
