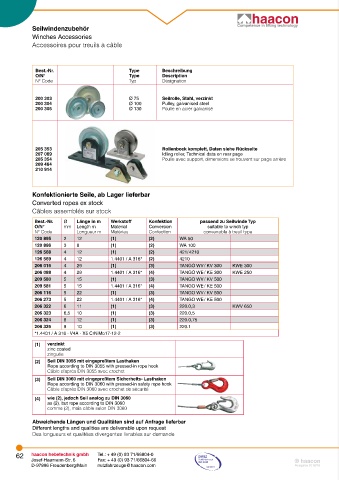

Page 62 - haacon nutzfahrzeugtechnik

Seilwindenzubehör Competence in lifting technology
Winches Accessories
Accessoires pour treuils à câble

Best.-Nr. Type Beschreibung
O/N° Type Description
N° Code Typ Désignation

200 303 Ø 75 Seilrolle, Stahl, verzinkt
200 304 Ø 100 Pulley, galvanised steel
200 305 Ø 130 Poulie en acier galvanisé

205 353 Rollenbock komplett, Daten siehe Rückseite
207 069 Idling roller, Technical data on rear page
205 354 Poulie avec support, dimensions se trouvent sur page arrière
209 464
210 914

Konfektionierte Seile, ab Lager lieferbar
Converted ropes ex stock
Câbles assemblés sur stock

Best.-Nr. Ø Länge in m Werkstoff Konfektion passend zu Seilwinde Typ
O/N° mm Length m Material Conversion suitable to winch typ
N° Code Longueur m Matériau Confection convenable à treuil type
120 895 2 12 (1) (2) WA 50
120 896 3 8 (1) (2) WA 100
126 568 4 12 (1) (2) 421/ 4210
126 569 4 12 1.4401 / A 316* (2) 4210
206 016 4 29 (1) (3) TANGO WV / KV 300 KWE 300
206 088 4 29 1.4401 / A 316* (4) TANGO WE / KE 300 KWE 250
209 580 5 15 (1) (3) TANGO WV / KV 500
209 581 5 15 1.4401 / A 316* (4) TANGO WE / KE 500
206 116 5 22 (1) (3) TANGO WV / KV 500
206 273 5 22 1.4401 / A 316* (4) TANGO WE / KE 500
206 322 6 11 (1) (3) 220.0,3 KWV 650
206 323 6,5 10 (1) (3) 220.0,5
206 324 8 12 (1) (3) 220.0,75
206 325 9 10 (1) (3) 220.1
*1.4401 / A 316 - V4A - X5 CrNiMo17-12-2

(1) verzinkt
zinc coated
zinguée
(2) Seil DIN 3055 mit eingepreßtem Lasthaken
Rope according to DIN 3055 with pressed-in rope hook
Câble d’après DIN 3055 avec crochet
(3) Seil DIN 3060 mit eingepreßtem Sicherheits- Lasthaken
Rope according to DIN 3060 with pressed-in safety rope hook
Câble d’après DIN 3060 avec crochet de sécurité
(4) wie (2), jedoch Seil analog zu DIN 3060
as (2), but rope according to DIN 3060
comme (2), mais câble selon DIN 3060

Abweichende Längen und Qualitäten sind auf Anfrage lieferbar
Different lengths and qualities are deliverable upon request
Des longueurs et qualitées divergentes livrables sur demande
