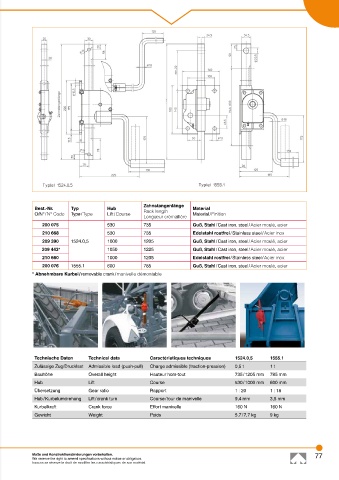

P. 77
Zahnstangenlänge
Best.-Nr. Typ Hub Rack length Material
O/N° / N° Code Type / Type Lift / Course Material / Finition
Longueur crémaillère
200 075 530 735 Guß, Stahl / Cast iron, steel / Acier moulé, acier
210 668 530 735 Edelstahl rostfrei / Stainless steel / Acier inox
209 390 1524.0,5 1000 1205 Guß, Stahl / Cast iron, steel / Acier moulé, acier
209 443* 1050 1225 Guß, Stahl / Cast iron, steel / Acier moulé, acier
210 660 1000 1205 Edelstahl rostfrei / Stainless steel / Acier inox
200 076 1555.1 600 785 Guß, Stahl / Cast iron, steel / Acier moulé, acier
* Abnehmbare Kurbel / removable crank / manivelle démontable
Technische Daten Technical data Caractéristiques techniques 1524.0,5 1555.1
Zulässige Zug/Drucklast Admissible load (push-pull) Charge admissible (traction-pression) 0,5 t 1 t
Bauhöhe Overall height Hauteur hors-tout 735 / 1205 mm 785 mm
Hub Lift Course 530 / 1000 mm 600 mm
Übersetzung Gear ratio Rapport 1 : 20 1 : 18
Hub / Kurbelumdrehung Lift / crank turn Course / tour de manivelle 9,4 mm 3,5 mm
Kurbelkraft Crank force Effort manivelle 160 N 160 N
Gewicht Weight Poids 5,7 / 7,7 kg 9 kg
Maße und Konstruktionsänderungen vorbehalten. 77
We reserve the right to amend specifications without notice or obligation.
haacon se réserve le droit de modifier les caractéristiques de son matériel.
