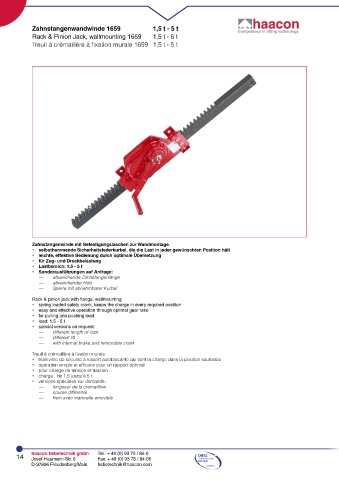

Page 14 - haacon industriehebetechnik

Zahnstangenwandwinde 1659 1,5 t - 5 t Competence in lifting technology
Rack & Pinion Jack, wallmounting 1659 1,5 t - 5 t
Treuil à crémaillère à fixation murale 1659 1,5 t - 5 t

Zahnstangenwinde mit Befestigungslaschen zur Wandmontage.
y selbsthemmende Sicherheitsfederkurbel, die die Last in jeder gewünschten Position hält
y leichte, effektive Bedienung durch optimale Übersetzung
y für Zug- und Druckbelastung
y Lastbereich: 1,5 - 5 t
y Sonderausführungen auf Anfrage:
— abweichende Zahnstangenlänge
— abweichender Hub
— Sperre mit abnehmbarer Kurbel

Rack & pinion jack with flange, wallmounting
y spring loaded safety crank, keeps the charge in every required position
y easy and effective operation through optimal gear ratio
y for pulling and pushing load
y load: 1,5 - 5 t
y special versions on request:
— different length of rack
— different lift
— with internal brake and removable crank

Treuil à crémaillère à fixation murale
y manivelle de sécurité à ressort autoblocante qui tient la charge dans la position souhaitée
y opération simple et efficace pour un rapport optimal
y pour charge de tension et traction
y charge : de 1,5 jusqu’à 5 t
y versions spéciales sur demande :
— longueur de la crémaillère
— course différente
— frein avec manivelle amovible
