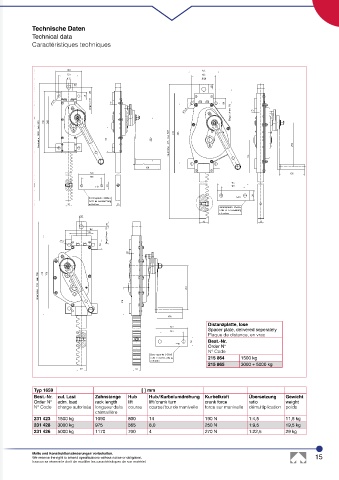

Technische Daten
Technical data
Caractéristiques techniques
Distanzplatte, lose
Spacer plate, delivered seperately
Plaque de distance, en vrac
Best.-Nr.
Order N°
N° Code
215 864 1500 kg
215 865 3000 + 5000 kg
Typ 1659 [ ] mm
Best.-Nr. zul. Last Zahnstange Hub Hub / Kurbelumdrehung Kurbelkraft Übersetzung Gewicht
Order N° adm. load rack length lift lift / crank turn crank force ratio weight
N° Code charge autorisée longueur de la course course / tour de manivelle force sur manivelle démultiplication poids
crémaillère
231 423 1500 kg 1090 800 14 190 N 1:4,5 11,5 kg
231 428 3000 kg 975 565 8,0 250 N 1:9,5 19,5 kg
231 426 5000 kg 1170 700 4 270 N 1:22,5 29 kg
