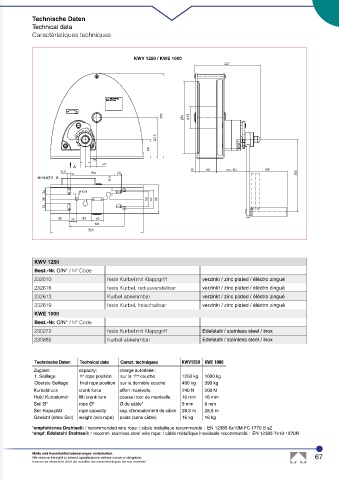

Technische Daten
Technical data
Caractéristiques techniques

KWV 1250 / KWE 1000

KWV 1250
Best.-Nr. O/N° / N° Code
232010 feste Kurbel mit Klappgriff verzinkt / zinc plated / éléctro zingué
232616 feste Kurbel, radiusverstellbar verzinkt / zinc plated / éléctro zingué
232613 Kurbel abnehmbar verzinkt / zinc plated / éléctro zingué
232619 feste Kurbel, freischaltbar verzinkt / zinc plated / éléctro zingué
KWE 1000
Best.-Nr. O/N° / N° Code
230272 feste Kurbel mit Klappgriff Edelstahl / stainless steel / inox
230885 Kurbel abnehmbar Edelstahl / stainless steel / inox

Technische Daten Technical data Caract. techniques KWV1250 KWE 1000
Zuglast: capacity: charge autorisée :
ère
st
1. Seillage 1 rope position sur la 1 couche 1250 kg 1000 kg
Oberste Seillage final rope position sur la dernière couche 490 kg 390 kg
Kurbeldruck crank force effort manivelle 240 N 200 N
Hub / Kurbelumdr. lift / crank turn course / tour de manivelle 16 mm 16 mm
Seil Ø* rope Ø* Ø du câble* 8 mm 8 mm
Seil-Kapazität rope capacity cap. d‘enroulement du câble 28,5 m 28,5 m
Gewicht (ohne Seil) weight (w/o rope) poids (sans câble) 16 kg 16 kg
*empfohlenes Drahtseil: / recommended wire rope: / câble métallique recommandé : EN 12385-6x19M-FC 1770 B sZ
*empf. Edelstahl Drahtseil: / recomm. stainless steel wire rope: / câble métallique inoxidable recommandé : EN 12385-7x19-1570N

Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 67
haacon se réserve le droit de modifier les caractéristiques de son matériel.
