P. 71

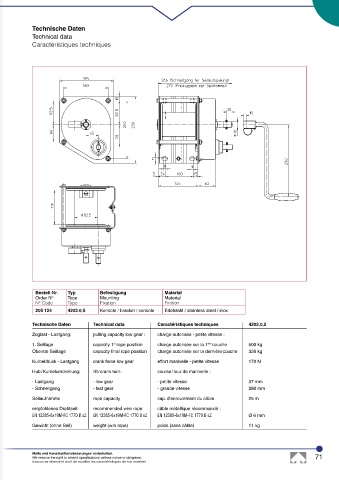

Technische Daten
Technical data
Caractéristiques techniques
Bestell-Nr. Typ Befestigung Material
Order N° Type Mounting Material
N° Code Type Fixation Finition
205 124 4202.0,5 Konsole / bracket / console Edelstahl / stainless steel / inox
Technische Daten Technical data Caractéristiques techniques 4202.0,5
Zuglast - Lastgang: pulling capacity low gear : charge autorisée - petite vitesse :
1. Seillage capacity 1 rope position charge autorisée sur la 1 ère couche 500 kg
st
Oberste Seillage capacity final rope position charge autorisée sur la dernière couche 335 kg
Kurbeldruck - Lastgang crank force low gear effort manivelle - petite vitesse 170 N
Hub / Kurbelumdrehung: lift / crank turn: course / tour de manivelle :
- Lastgang - low gear - petite vitesse 37 mm
- Schnellgang - fast gear - grande vitesse 280 mm
Seilaufnahme rope capacity cap. d’enroulement du câble 25 m
empfohlenes Drahtseil: recommended wire rope: câble métallique récommandé :
EN 12385-6x19M-FC 1770 B sZ EN 12385-6x19M-FC 1770 B sZ EN 12385-6x19M-FC 1770 B sZ Ø 6 mm
Gewicht (ohne Seil) weight (w/o rope) poids (sans câble) 11 kg
Maße und Konstruktionsänderungen vorbehalten.
We reserve the right to amend specifications without notice or obligation. 71
haacon se réserve le droit de modifier les caractéristiques de son matériel.
