Competence in lifting technology

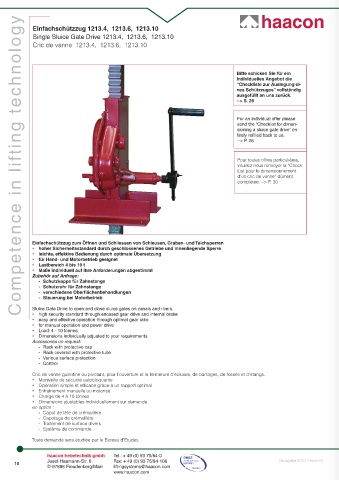

Einfachschützzug 1213.4, 1213.6, 1213.10
Single Sluice Gate Drive 1213.4, 1213.6, 1213.10
Cric de vanne 1213.4, 1213.6, 1213.10

Bitte schicken Sie für ein
individuelles Angebot die
“Checkliste zur Auslegung ei-
nes Schützzuges” vollständig
ausgefüllt an uns zurück.
--> S. 26

For an individual offer please
send the “Checklist for dimen-
sioning a sluice gate drive” en-
tirely refi lled back to us.
--> P. 28

Pour toutes offres particulières,
veuillez nous renvoyer la “Check
List pour le dimensionnement
d’un cric de vanne” dûment
complétée. --> P. 30

Einfachschützzug zum Öffnen und Schliessen v on Schl eusen, Graben- und Teichsperren
 hoher Sicherheitsstandard durch geschlossenes Getriebe und innenliegende Sperre
 leichte, effektive Bedienung durch optimale Übersetzung
 für Hand- und Motorbetrieb geeignet
 Lastbereich 4 bis 10 t
 Maße individuell auf Ihre Anforderungen abgestimmt
Zubehör auf Anfrage:
- Schutzkappe für Zahnstange
- Schutzrohr für Zahnstange

- verschiedene Oberflächenbehandlungen
- Steuerung bei Motorbetrieb
Sluice Gate Drive to open and close sluice gates on canals and rivers.
 high security standard through encased gear drive and internal brake
 easy and effective operation through optimal gear ratio
 for manual operation and power drive
 Load: 4 - 10 tonnes
 Dimensions individually adjusted to your requirements
Accessories on request:
- Rack with protective cap
- Rack covered with protective tube
- Various surface protection
- Control
Cric de vanne guillotine ou pivotant, pour l’ouverture et la fermeture d’écluses, de barrages, de fossés et d’étangs.
 Manivelle de sécurité autobloquante
 Opération simple et effi cace grâce à un rapport optimal
 Entraînement manuelle ou motorisé
 Charge de 4 à 10 tonnes
 Dimensions ajustables individuellement sur demande
en option :
- Capot de tête de crémaillère
- Capotage de crémaillère
- Traitement de surface divers
- Système de commande

Toute demande sera étudiée par le Bureau d’Etudes.
