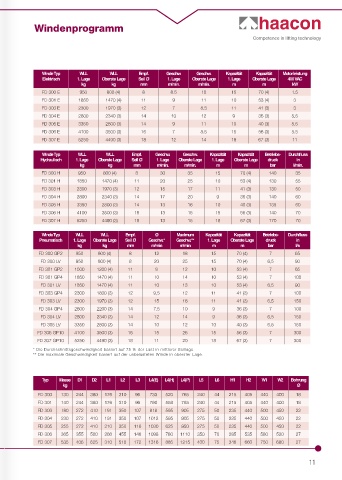

Windenprogramm

Competence in lifting technology

Winde Typ WLL WLL Empf. Geschw. Geschw. Kapazität Kapazität Motorleistung
Elektrisch 1. Lage Oberste Lage Seil Ø 1. Lage Oberste Lage 1. Lage Oberste Lage 400 VAC
kg kg mm m/min. m/min. m m kW
FD 300 E 950 800 (4) 8 8.5 10 15 70 (4) 1.5
FD 301 E 1850 1470 (4) 11 9 11 10 53 (4) 3
FD 303 E 2300 1970 (3) 12 7 8.5 11 41 (3) 3
FD 304 E 2800 2340 (3) 14 10 12 9 36 (3) 5,5
FD 305 E 3350 2800 (3) 14 9 11 10 40 (3) 5.5
FD 306 E 4100 3500 (3) 16 7 8.5 15 56 (3) 5.5
FD 307 E 5250 4490 (3) 18 12 14 18 67 (3) 11

Winde Typ WLL WLL Empf. Geschw. Geschw. Kapazität Kapazität Betriebs- Durchfluss
Hydraulisch 1. Lage Oberste Lage Seil Ø 1. Lage Oberste Lage 1. Lage Oberste Lage druck in
kg kg mm m/min. m/min. m m bar l/min.
FD 300 H 950 800 (4) 8 30 35 15 70 (4) 140 35
FD 301 H 1850 1470 (4) 11 20 25 10 53 (4) 130 55
FD 303 H 2300 1970 (3) 12 15 17 11 41 (3) 130 50
FD 304 H 2800 2340 (3) 14 17 20 9 36 (3) 140 60
FD 305 H 3350 2800 (3) 14 13 16 10 40 (3) 135 60
FD 306 H 4100 3500 (3) 16 13 15 15 56 (3) 140 70
FD 307 H 5250 4490 (3) 18 13 15 18 67 (3) 170 70

Winde Typ WLL WLL Empf. Ø Maximum Kapazität Kapazität Betriebs- Durchfluss

Pneumatisch 1. Lage Oberste Lage Seil Ø Geschw.* Geschw.** 1. Lage Oberste Lage druck in
kg kg mm m/min m/min m m bar l/s
FD 300 GP2 950 800 (4) 8 12 18 15 70 (4) 7 65
FD 300 LV 950 800 (4) 8 20 25 15 70 (4) 6,5 90
FD 301 GP2 1500 1200 (4) 11 8 12 10 53 (4) 7 65
FD 301 GP4 1850 1470 (4) 11 10 14 10 53 (4) 7 100
FD 301 LV 1850 1470 (4) 11 10 13 10 53 (4) 6,5 90
FD 303 GP4 2300 1800 (3) 12 9,5 12 11 41 (3) 7 100
FD 303 LV 2300 1970 (3) 12 15 18 11 41 (3) 6,5 150
FD 304 GP4 2600 2200 (3) 14 7,5 10 9 36 (3) 7 100
FD 304 LV 2800 2340 (3) 14 12 14 9 36 (3) 6,5 150
FD 305 LV 3350 2800 (3) 14 10 12 10 40 (3) 6,5 150
FD 306 GP10 4100 3500 (3) 16 15 26 15 56 (3) 7 300
FD 307 GP10 5250 4490 (3) 18 11 20 18 67 (3) 7 300
* Die Durchschnittsgeschwindigkeit basiert auf 75 % der Last in mittlerer Seillage
** Die maximale Geschwindigkeit basiert auf der unbelasteten Winde in oberster Lage.

Typ Masse D1 D2 L1 L2 L3 L4(E) L4(H) L4(P) L5 L6 H1 H2 W1 W2 Bohrung
kg Ø
FD 300 130 244 380 176 310 96 733 520 765 240 44 215 405 440 400 18
FD 301 140 244 380 176 310 96 760 558 785 240 44 215 405 440 400 18
FD 303 180 272 410 191 350 107 818 595 905 275 50 235 440 500 450 22
FD 304 230 272 410 191 350 107 1012 595 905 275 50 235 440 500 450 22
FD 305 255 272 410 210 350 116 1030 625 950 275 50 235 440 500 450 22
FD 306 365 355 500 266 455 146 1098 780 1110 350 70 285 535 580 520 27
FD 307 535 406 625 310 510 172 1316 885 1215 400 75 348 660 750 680 27

11
