Windenprogramm

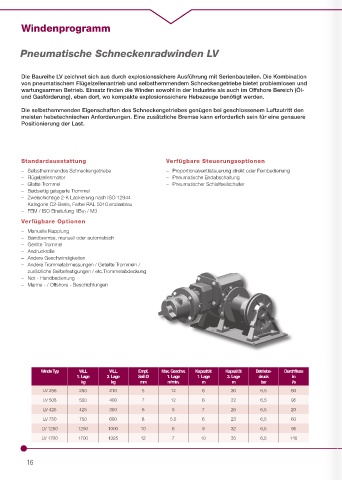

Pneumatische Schneckenradwinden LV

Die Baureihe LV zeichnet sich aus durch explosionssichere Ausführung mit Serienbauteilen. Die Kombination
von pneumatischem Flügelzellenantrieb und selbsthemmendem Schneckengetriebe bietet problemlosen und
wartungsarmen Betrieb. Einsatz fi nden die Winden sowohl in der Industrie als auch im Offshore Bereich (Öl-
und Gasförderung), eben dort, wo kompakte explosionssichere Hebezeuge benötigt werden.

Die selbsthemmenden Eigenschaften des Schneckengetriebes genügen bei geschlossenem Luftzutritt den
meisten hebetechnischen Anforderungen. Eine zusätzliche Bremse kann erforderlich sein für eine genauere
Positionierung der Last.

Standardausstattung Verfügbare Steuerungsoptionen

– Selbsthemmendes Schneckengetriebe – Proportionalventilsteuerung direkt oder Fernbedienung
– Flügelzellenmotor – Pneumatische Endabschaltung
– Glatte Trommel – Pneumatischer Schlaffseilschalter
– Beidseitig gelagerte Trommel
– Zweischichtige 2-K Lackierung nach ISO 12944
Kategorie C2-Basis, Farbe RAL 5010 enzianblau
– FEM / ISO Einstufung 1Bm / M3

Verfügbare Optionen
– Manuelle Kupplung
– Bandbremse, manuell oder automatisch
– Gerillte Trommel
– Andruckrolle
– Andere Geschwindigkeiten
– Andere Trommelabmessungen / Geteilte Trommeln /
zusätzliche Seilbefestigungen / etc.Trommelabdeckung
– Not - Handbedienung
– Marine - / Offshore - Beschichtungen

Winde Typ WLL WLL Empf. Max. Geschw. Kapazität Kapazität Betriebs- Durchfluss
1. Lage 3. Lage Seil Ø 1. Lage 1. Lage 3. Lage druck in
kg kg mm m/min. m m bar l/s
LV 256 250 210 5 12 8 30 6,5 60
LV 508 500 400 7 12 6 22 6,5 95
LV 425 425 350 6 5 7 26 6,5 20
LV 750 750 600 8 5.5 6 23 6,5 60
LV 1250 1250 1000 10 6 9 32 6,5 95
LV 1700 1700 1325 12 7 10 35 6,5 140

16
