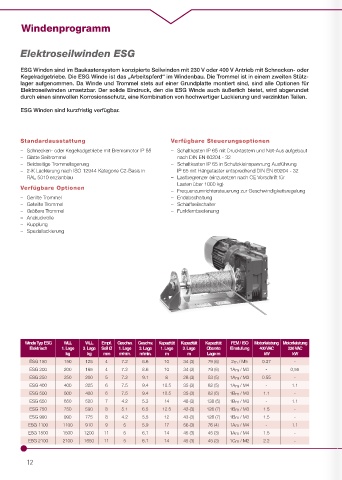

Windenprogramm

Elektroseilwinden ESG

ESG Winden sind im Baukastensystem konzipierte Seilwinden mit 230 V oder 400 V Antrieb mit Schnecken- oder
Kegelradge triebe. Die ESG Winde ist das „Arbeitspferd“ im Windenbau. Die Trommel ist in einem zweiten Stütz-
lager aufgenommen. Da Winde und Trommel stets auf einer Grundplatte montiert sind, sind alle Optionen für
Elektroseilwinden umsetzbar. Der solide Eindruck, den die ESG Winde auch äußerlich bietet, wird abgerundet
durch einen sinnvollen Korrosionsschutz, eine Kombination von hochwertiger Lackierung und verzinkten Teilen.

ESG Winden sind kurzfristig verfügbar.

Standardausstattung Verfügbare Steuerungsoptionen
– Schnecken- oder Kegelradgetriebe mit Bremsmotor IP 55 – Schaltkasten IP 65 mit Drucktastern und Not-Aus aufgebaut
– Glatte Seiltrommel nach DIN EN 60204 - 32
– Beidseitige Trommellagerung – Schaltkasten IP 65 in Schutzkleinspannung Ausführung
– 2-K Lackierung nach ISO 12944 Kategorie C2-Basis in IP 65 mit Hängetaster entsprechend DIN EN 60204 - 32
RAL 5010 enzianblau – Lastbegrenzer (einzusetzen nach CE Vorschrift für
Lasten über 1000 kg)
Verfügbare Optionen – Frequenzumrichtersteuerung zur Geschwindigkeitsregelung

– Gerillte Trommel – Endabschaltung
– Geteilte Trommel – Schlaffseilschalter
– Größere Trommel – Funkfernbedienung
– Andruckrolle
– Kupplung
– Speziallackierung

Winde Typ ESG WLL WLL Empf. Geschw. Geschw. Kapazität Kapazität Kapazität FEM / ISO Motorleistung Motorleistung
Elektrisch 1. Lage 3. Lage Seil Ø 1. Lage 3. Lage 1. Lage 3. Lage Oberste Einstufung 400 VAC 230 VAC
kg kg mm m/min. m/min. m m Lage m kW kW
ESG 150 150 125 4 7.2 8.6 10 34 (3) 79 (6) 2m / M5 0.37 -
ESG 200 200 165 4 7.2 8.6 10 34 (3) 79 (6) 1Am / M3 - 0,55
ESG 250 250 200 5 7.2 9.1 8 28 (3) 53 (5) 1Am / M3 0.55 -
ESG 400 400 325 6 7.5 9.4 10.5 35 (3) 82 (5) 1Am / M4 - 1.1
ESG 500 500 400 6 7.5 9.4 10.5 35 (3) 82 (6) 1Bm / M3 1.1 -
ESG 650 650 520 7 4.2 5.3 14 48 (3) 138 (5) 1Bm / M3 - 1.1
ESG 750 750 590 8 5.1 6.5 12.5 43 (3) 126 (7) 1Bm / M3 1.5 -
ESG 990 990 775 8 4.2 5.5 12 43 (3) 126 (7) 1Bm / M3 1.5 -
ESG 1100 1100 910 9 5 5.9 17 56 (3) 76 (4) 1Am / M4 - 1.1
ESG 1500 1500 1200 11 5 6.1 14 45 (3) 45 (3) 1Am / M4 1.5 -
ESG 2100 2100 1650 11 5 6.1 14 45 (3) 45 (3) 1Cm / M2 2.2 -
