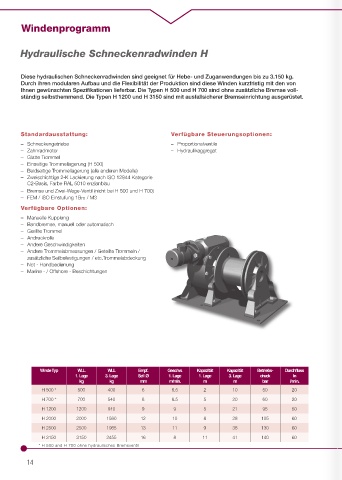

Windenprogramm

Hydraulische Schneckenradwinden H

Diese hydraulischen Schneckenradwinden sind geeignet für Hebe- und Zuganwendungen bis zu 3.150 kg.
Durch ihren modularen Aufbau und die Flexibilität der Produktion sind diese Winden kurzfristig mit den von
Ihnen gewünschten Spezifi kationen lieferbar. Die Typen H 500 und H 700 sind ohne zusätzliche Bremse voll-
ständig selbsthemmend. Die Typen H 1200 und H 3150 sind mit ausfallsicherer Bremseinrichtung ausgerüstet.

Standardausstattung: Verfügbare Steuerungsoptionen:

– Schneckengetriebe – Proportionalventile
– Zahnradmotor – Hydraulikaggregat
– Glatte Trommel
– Einseitige Trommellagerung (H 500)
– Beidseitige Trommellagerung (alle anderen Modelle)
– Zweischichtige 2-K Lackierung nach ISO 12944 Kategorie
C2-Basis, Farbe RAL 5010 enzianblau
– Bremse und Zwei-Wege-Ventil (nicht bei H 500 und H 700)
– FEM / ISO Einstufung 1Bm / M3
Verfügbare Optionen:
– Manuelle Kupplung
– Bandbremse, manuell oder automatisch
– Gerillte Trommel
– Andruckrolle
– Andere Geschwindigkeiten
– Andere Trommelabmessungen / Geteilte Trommeln /
zusätzliche Seilbefestigungen / etc.Trommelabdeckung
– Not - Handbedienung
– Marine - / Offshore - Beschichtungen

Winde Typ WLL WLL Empf. Geschw. Kapazität Kapazität Betriebs- Durchfluss

1. Lage 3. Lage Seil Ø 1. Lage 1. Lage 3. Lage druck in
kg kg mm m/min. m m bar l/min.
H 500 * 500 400 6 6.5 2 10 50 20

H 700 * 700 540 8 6.5 5 20 60 20
H 1200 1200 940 9 9 5 21 95 50
H 2000 2000 1560 12 10 8 28 105 60
H 2500 2500 1965 13 11 9 36 130 60
H 3150 3150 2455 16 8 11 41 140 60
* H 500 and H 700 ohne hydraulisches Bremsventil
