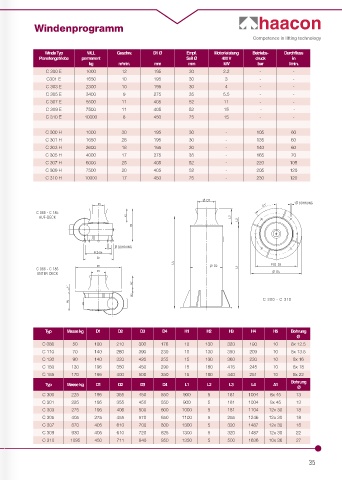

Windenprogramm

Competence in lifting technology

Winde Typ WLL Geschw. D1 Ø Empf. Motorleistung Betriebs- Durchfluss

Planetengetriebe permanent Seil Ø 400 V druck in
kg m/min. mm mm kW bar l/min.
C 300 E 1000 12 195 30 2.2 - -
C301 E 1650 10 195 30 3 - -
C 303 E 2300 10 195 30 4 - -
C 305 E 3400 9 275 35 5.5 - -
C 307 E 5500 11 405 52 11 - -
C 309 E 7500 11 405 52 15 - -
C 310 E 10000 8 450 75 15 - -

C 300 H 1000 30 195 30 - 105 60
C 301 H 1650 28 195 30 - 135 60
C 303 H 2600 18 195 30 - 140 60
C 305 H 4000 17 275 35 - 165 70
C 307 H 6000 25 405 52 - 220 105
C 309 H 7500 20 405 52 - 205 120
C 310 H 10000 17 450 75 - 230 120

O D1
Ø BOHRUNG
D1 A1v O HOLE
C 086 - C 185
C 086 - C 185
AUF-DECK
on deck H2 L3
L2
H3

O HOLE
Ø BOHRUNG
PCD D4
D2
L4
D3 O D2 PCD D3
C 086 - C 185 D1 L1
C 086 - C 185
UNTER-DECK
below deck O D4
H2
H1
H5
C 300 - C 310
H4

Typ Masse kg D1 D2 D3 D4 H1 H2 H3 H4 H5 Bohrung
Ø
C 086 50 100 210 300 176 10 130 320 190 10 8x 12.5
C 110 70 140 280 390 230 10 130 350 209 10 8x 13.5
C 130 90 140 320 420 255 15 130 360 230 10 8x 16
C 150 130 195 350 450 290 15 180 415 245 10 8x 18
C 185 170 195 400 500 350 15 180 440 251 10 8x 22
Bohrung
Typ Masse kg D1 D2 D3 D4 L1 L2 L3 L4 A1
Ø
C 300 225 195 355 450 550 900 5 181 1004 8x 45 13
C 301 225 195 355 450 550 900 5 181 1004 8x 45 13
C 303 275 195 406 500 600 1000 5 181 1104 12x 30 18
C 305 405 275 455 570 650 1100 5 255 1246 12x 30 18
C 307 870 405 610 700 800 1300 5 320 1487 12x 30 18
C 309 930 405 610 720 825 1300 5 320 1487 12x 30 22
C 310 1095 450 711 840 950 1350 5 500 1636 10x 36 27
